此次将要拆解的XREAL Air 2 AR智能眼镜，是一款以"便携屏"为核心功能的产品。外观上采用仿生级人体工学设计，50:50前后黄金配重比，搭配轻盈的重量，提供更持久的舒适佩戴体验。功能配置上，采用索尼0.55英寸Micro-OLED屏幕，第三代「惊鸿锐影」光学引擎，提供等效4米的130英寸巨幕屏，以及高清晰度、高对比度、高流畅度的高画质。
XREAL Air 2 AR智能眼镜屏幕显示获得了德国莱茵TÜV莱茵色准认证，色准ΔE＜3，且逐台进行了Gamma2.2校准，确保屏幕在不同档位亮度下的色彩准确性；通过了德国莱茵TÜV低蓝光、无频闪、Eye Confort认证，2.5m专业级VID（单目实际虚像距），≤1.83PX双目合像误差，保障眼部舒适的观影体验。
在音频体验方面，XREAL Air 2 AR智能眼镜支持隐秘空间声场2.0技术，基于超线性立体双扬声器，提供环绕式立体空间声场；通过开放式后腔设计+相位消除技术，减少漏音，提升声音的私密性。下面就来看看这款产品的详细拆解报告吧~
一、XREAL Air 2 AR智能眼镜外观设计

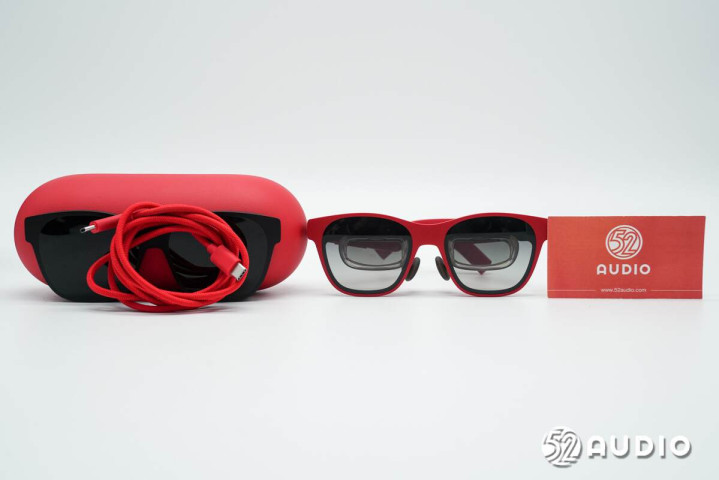

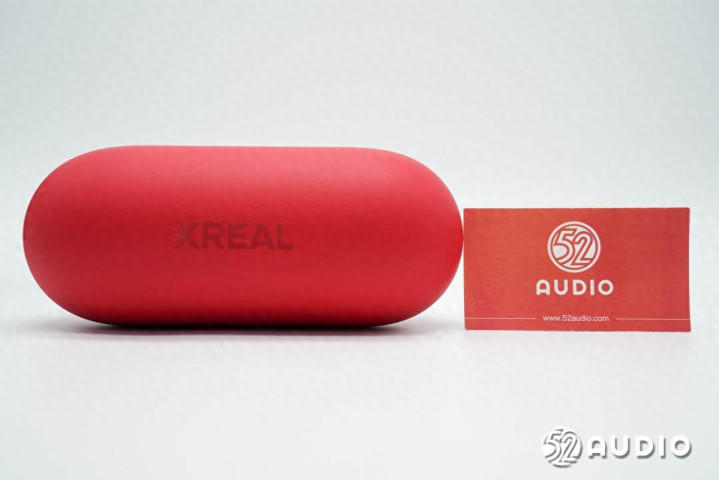

XREAL Air 2 AR智能眼镜标配了“胶囊”眼镜盒，用于收纳产品和配件。眼镜盒采用磁吸固定，使用非常方便。
产品标配的配件有数据线和墨镜片。
数据线采用了USB-A to USB-A接口，一端连接Beam Pro、手机、电脑等终端设备，另外一端连接眼镜，即可投屏使用。

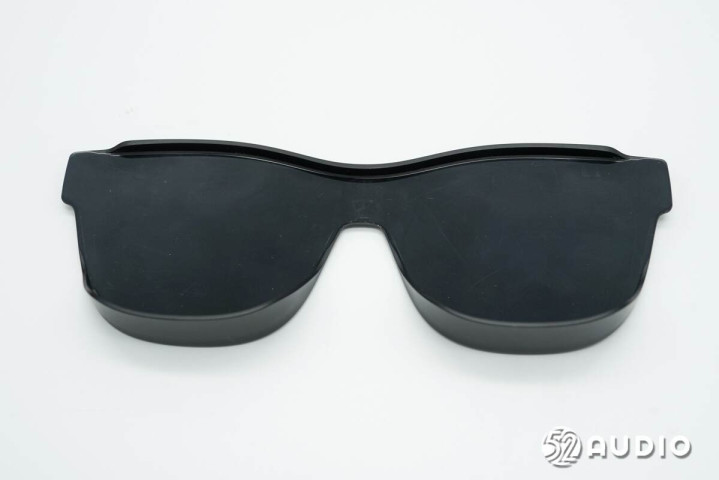

墨镜片采用了卡扣与主机固定，用于降低环境亮度，提升眼镜的观影效果。

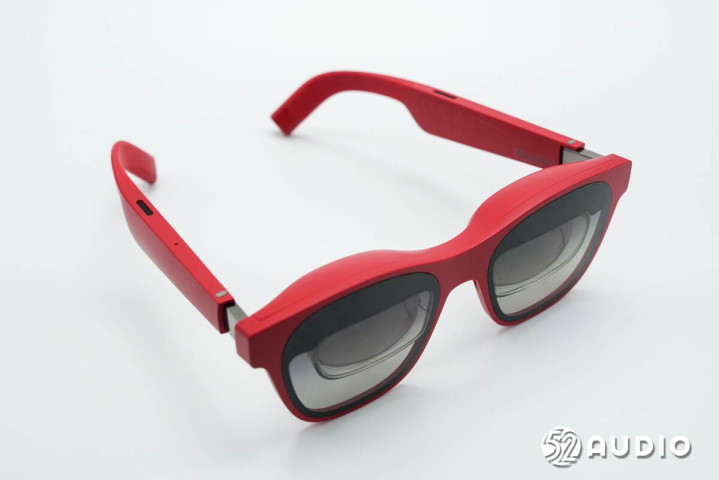

XREAL Air 2 AR智能眼镜整体外观一览，红色配色富有激情与活力，体积相较于目前市场上的主流AR眼镜更加轻盈。

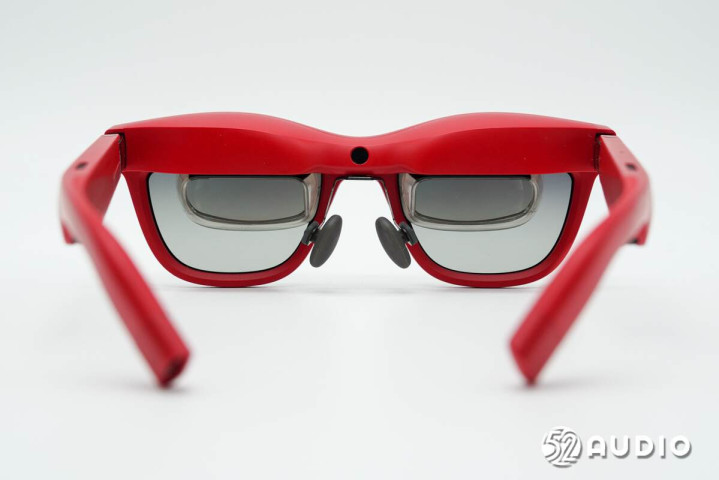

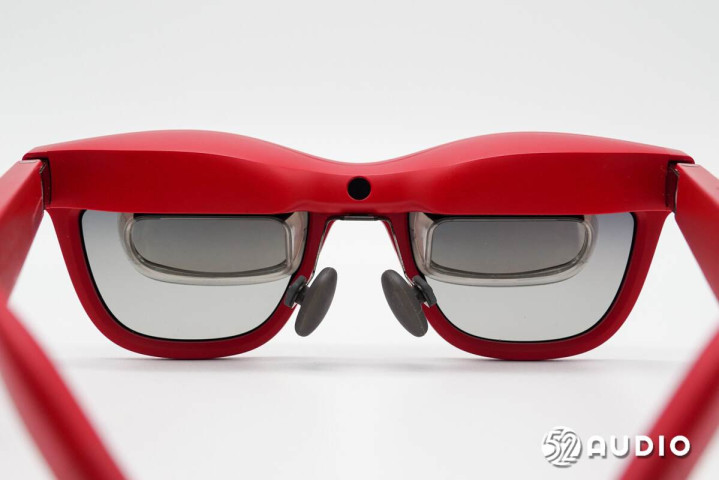

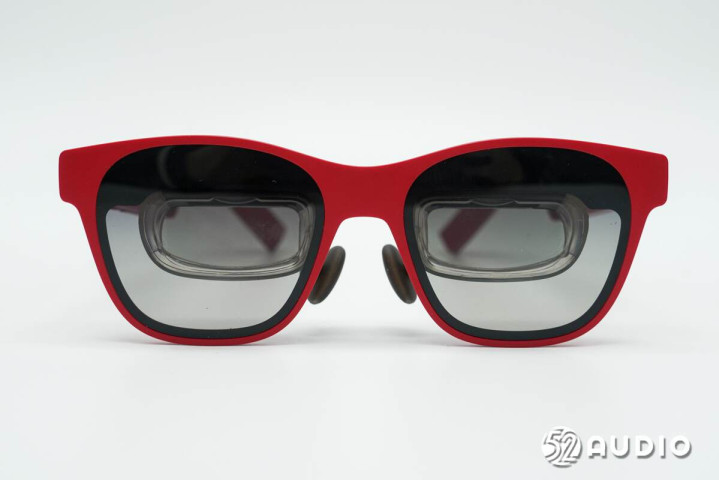

XREAL Air 2 AR智能眼镜正面外观一览，镜框与普通眼睛相似，采用了半透明镜片。
机身内侧设置棱镜结构，内部采用索尼0.55英寸Micro-OLED屏幕，支持3840x1080分辨率，PPI 4032，100000：1对比度，以及108%sRGB的广色域；搭配第三代「惊鸿锐影」光学引擎，支持120Hz高刷新率、500nit入眼亮度。
眼镜的鼻架结构特写，采用了气囊鼻托，提供更持久的舒适佩戴。可拆卸设计，能够更换带光学镜片的鼻架。

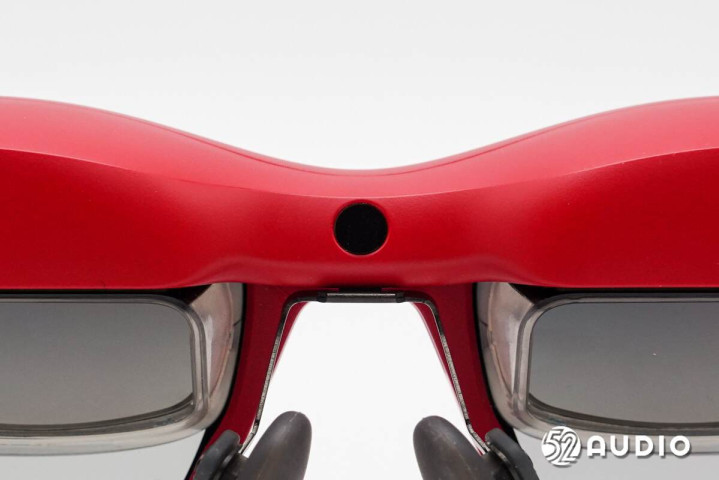

镜框上的佩戴检测传感器特写。

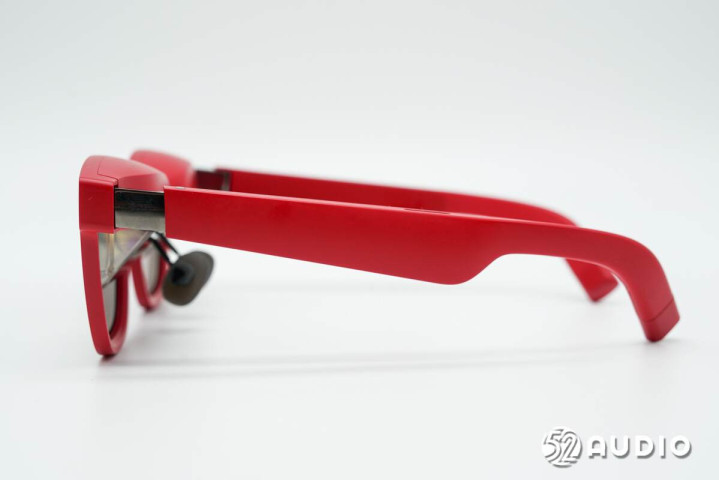

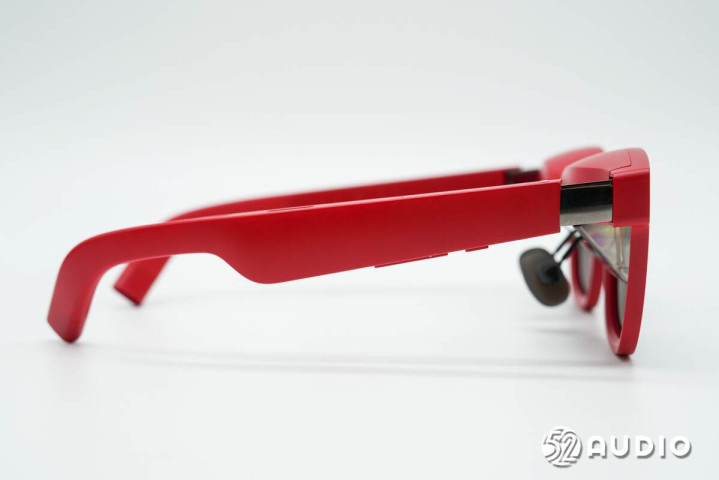

机身右侧外观一览，镜腿末端采用了超软胶柔性材质，提供更舒适的贴合；镜腿转轴支持三档调节，满足不同用户的使用需求。
机身左侧外观一览，与右侧对称式设计。

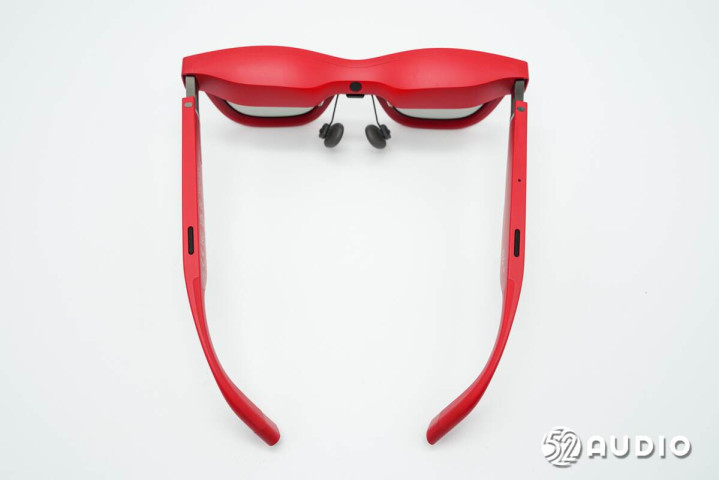

镜腿顶部外观一览，均设置有调音孔。右侧镜腿上还设置有麦克风拾音孔。

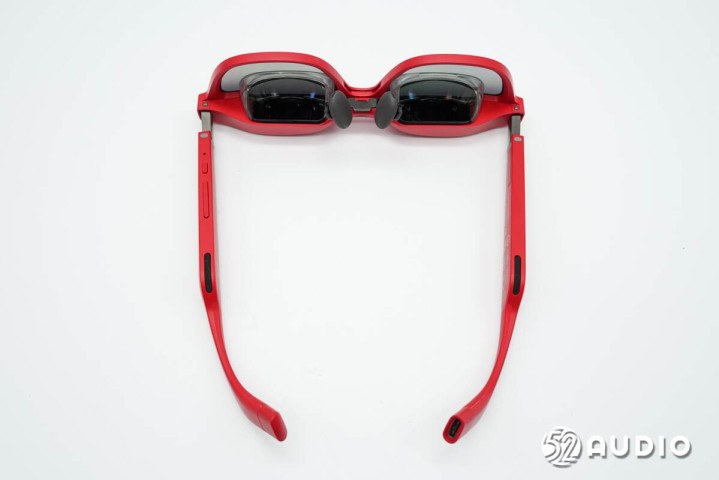

镜腿底部外观一览，均设置有扬声器出音孔。右侧镜腿底部设置功能按键和第二颗麦克风拾音孔。

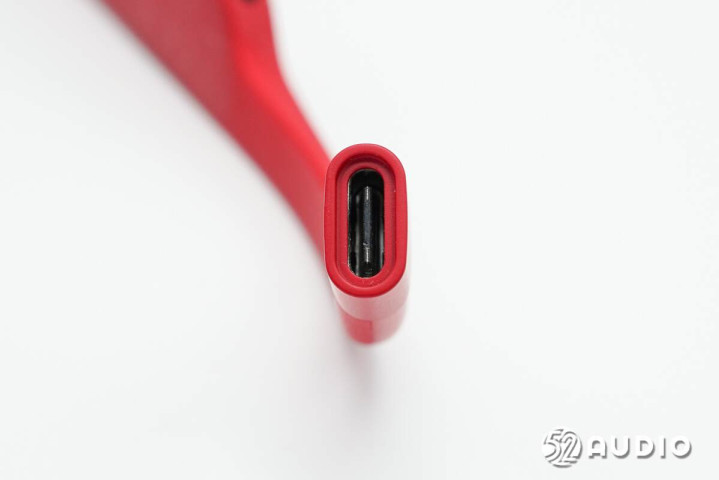

左侧镜腿末端，设置有USB-C数据接口。

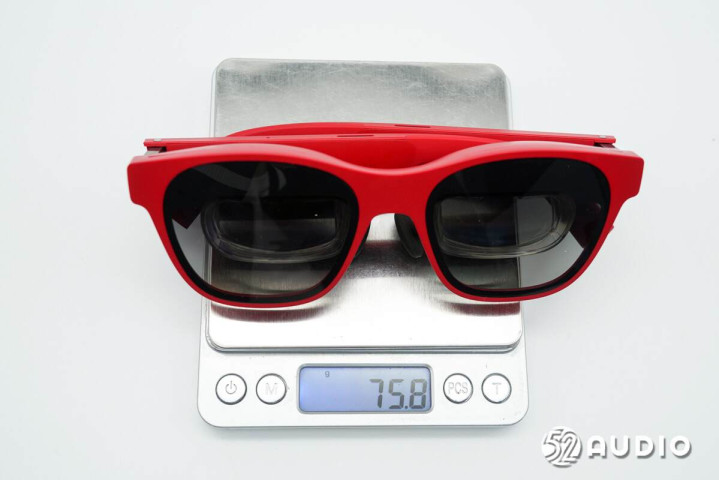

经我爱音频网实测，XREAL Air 2 AR智能眼镜单主机重量约为75.8g。

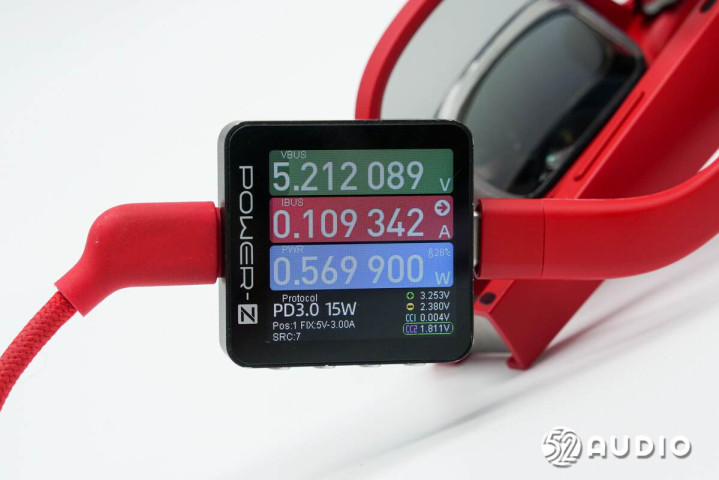

我爱音频网使用CHARGERLAB POWER-Z KM003C对XREAL Air 2 AR智能眼镜进行充电测试，输入功率约为0.57W。
二、XREAL Air 2 AR智能眼镜拆解
进入拆解部分，取掉镜框顶部的盖板。
盖板下方采用金属中框固定主板和光机模块，同时起到了提升散热的作用。

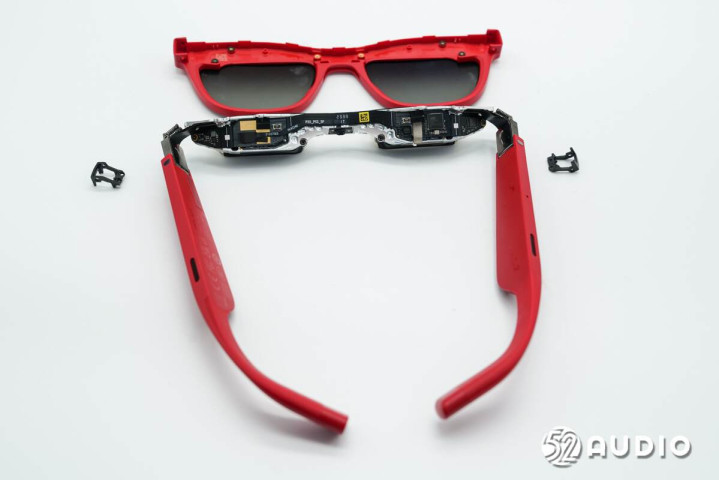

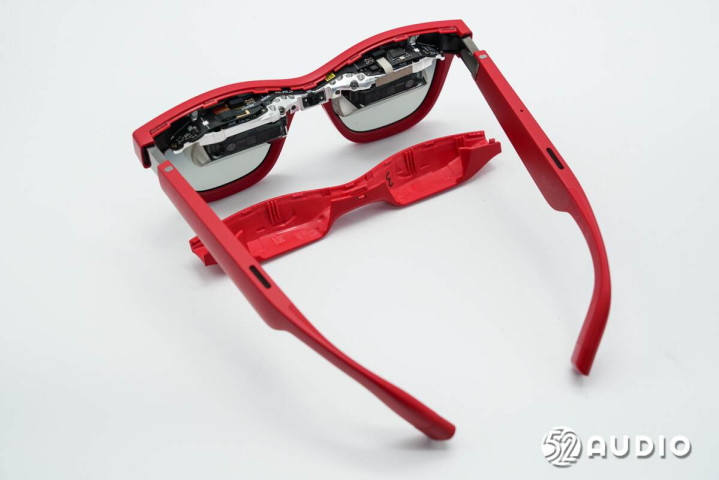

卸掉螺丝，拆掉镜框结构。

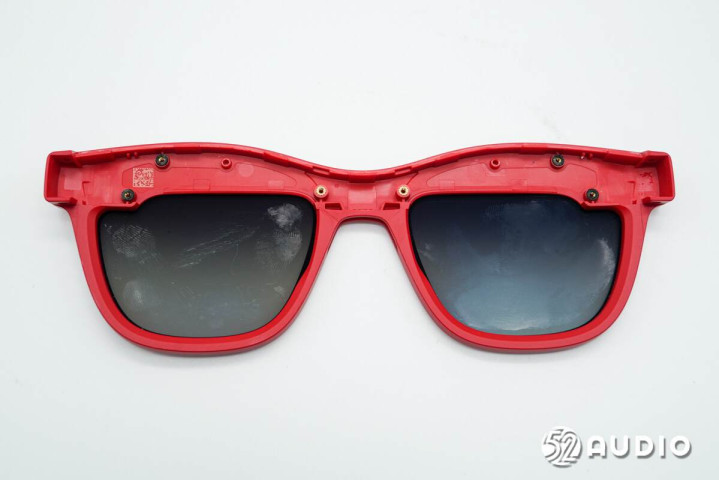

镜框内侧结构一览。

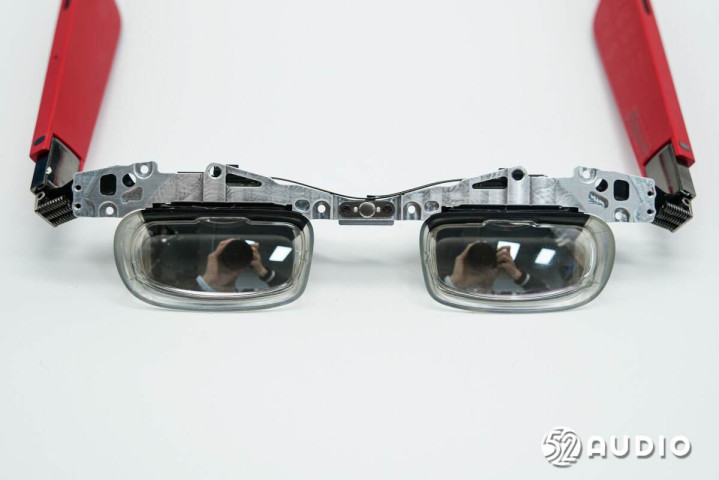

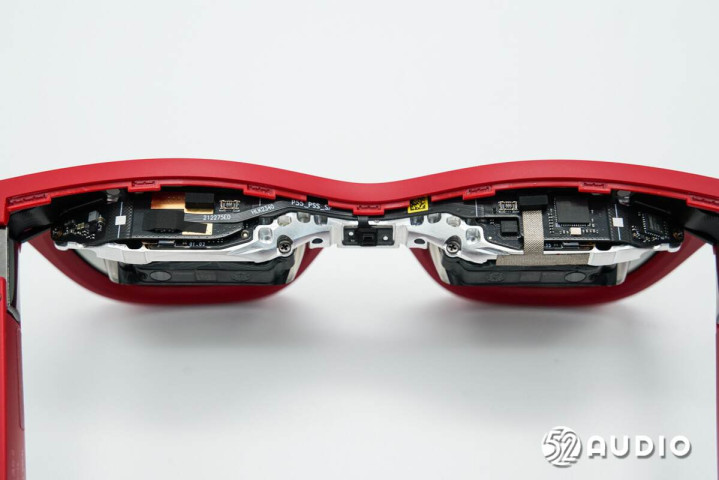

金属中框内侧的光机模块结构一览。
光学佩戴检测传感器排线特写，与主排线通过BTB连接器连接。

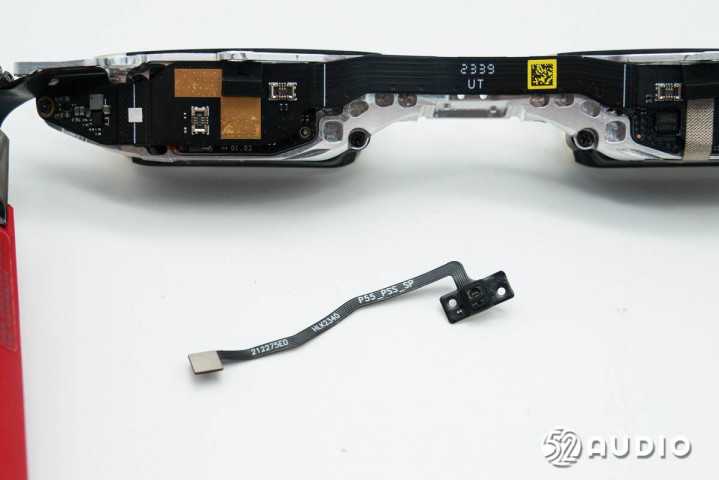

挑开连接器，取掉佩戴检测传感器。

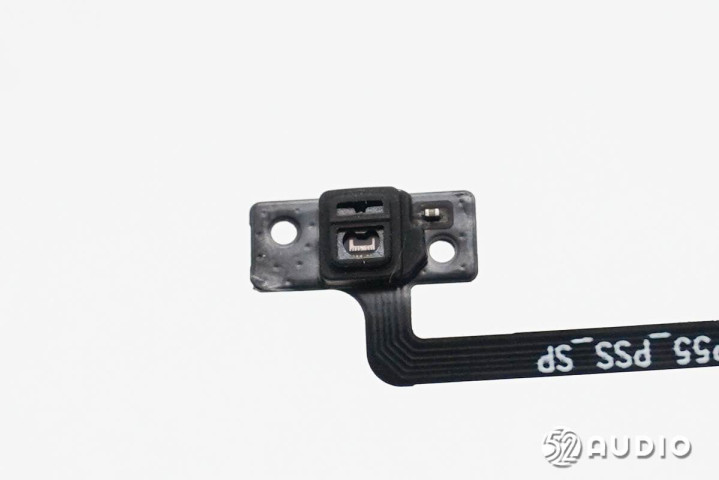

光学佩戴检测传感器特写，外围设置有黑色橡胶罩密封。

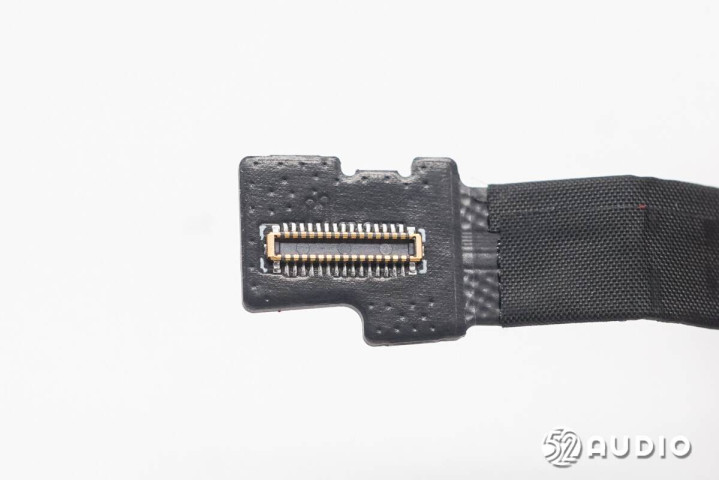

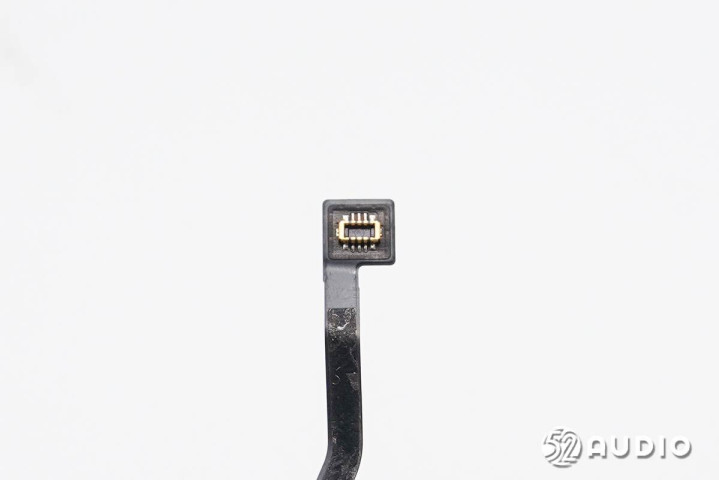

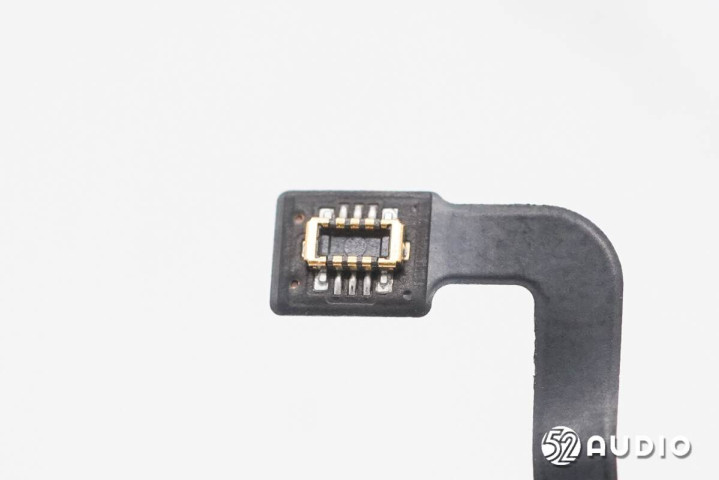

佩戴检测传感器连接主排线的BTB连接器公座特写。
挑开连接器，取掉金属中框。

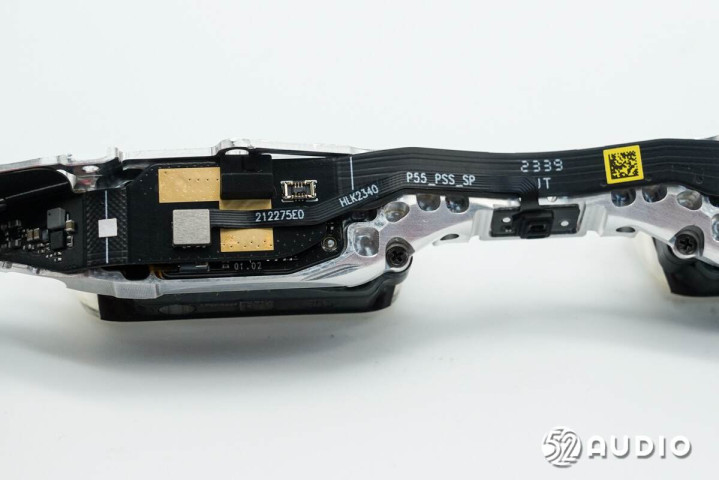

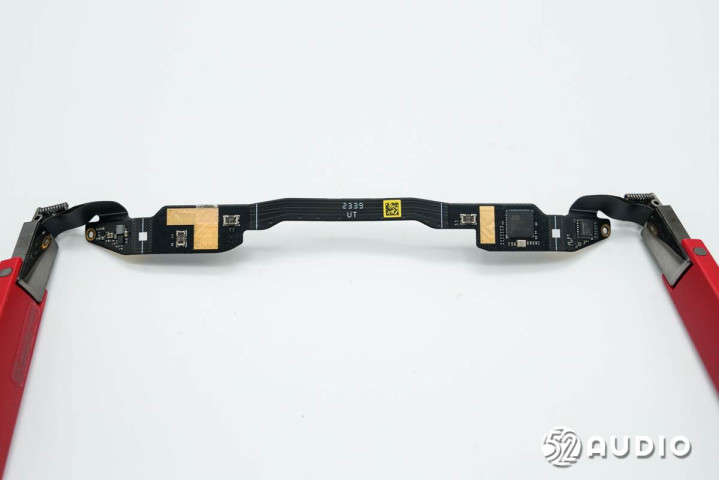

镜框内部排线一侧电路一览，延伸到两侧的镜腿内部。

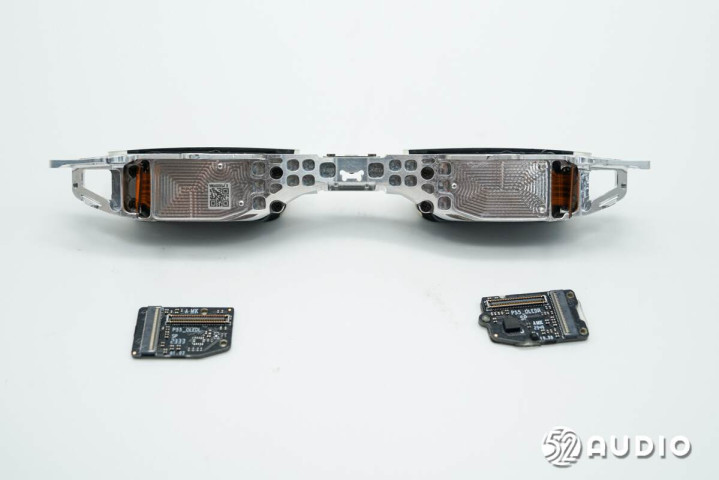

挑开Micro-OLED屏幕排线，拆掉金属中框上的两块PCBA板。

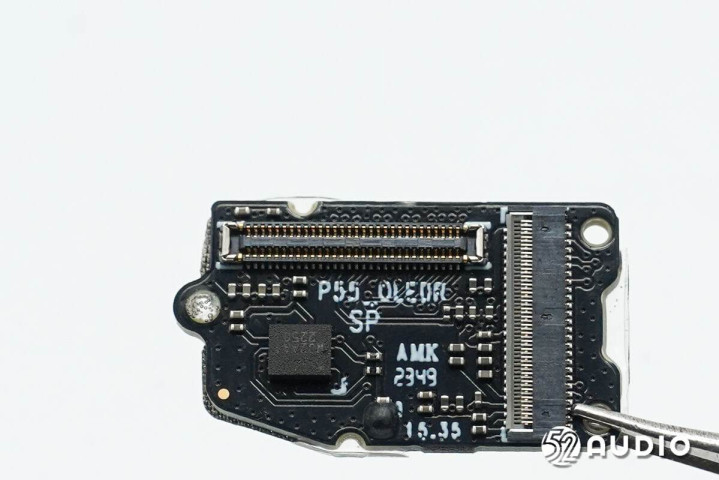

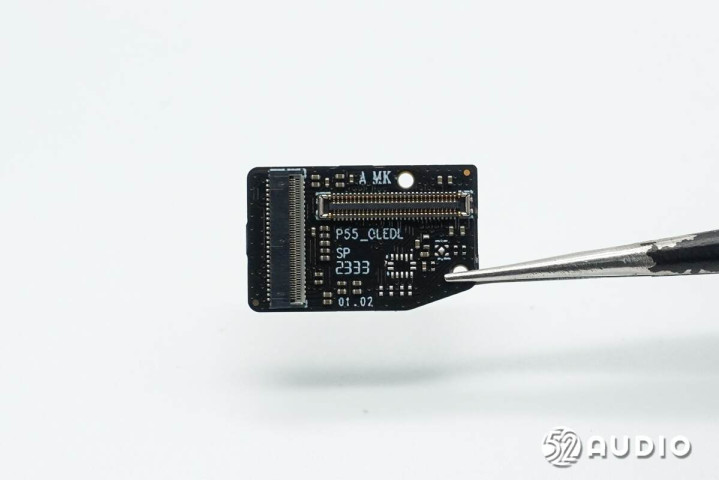

左眼的PCBA板正面电路一览。

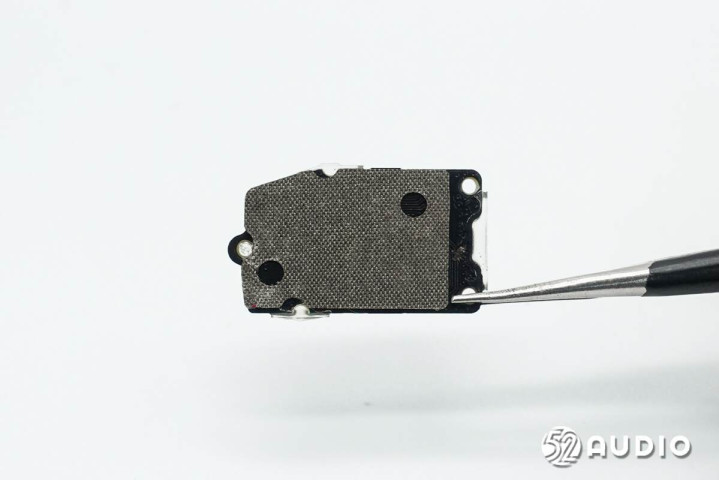

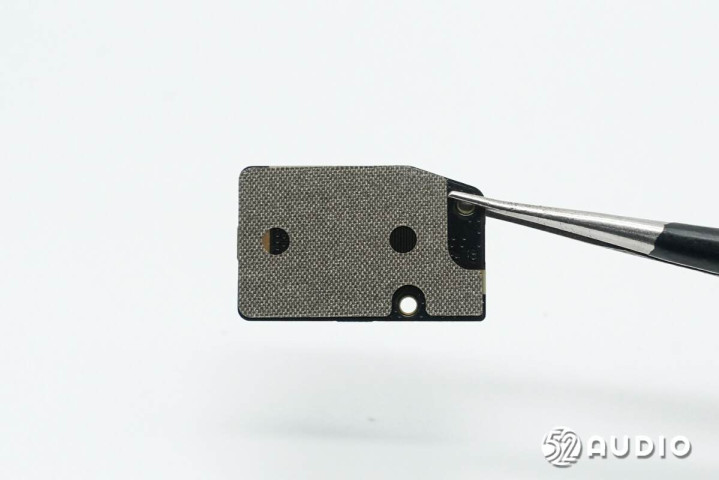

左眼的PCBA板背面贴有导电布隔磁。

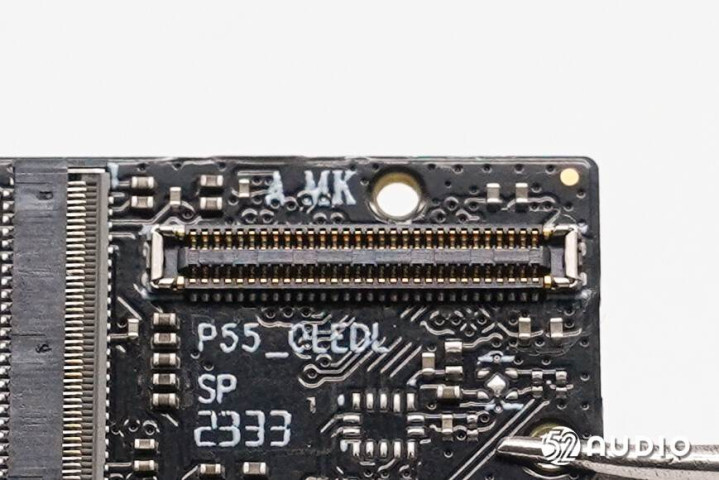

连接镜框内部排线的BTB连接器母座特写。

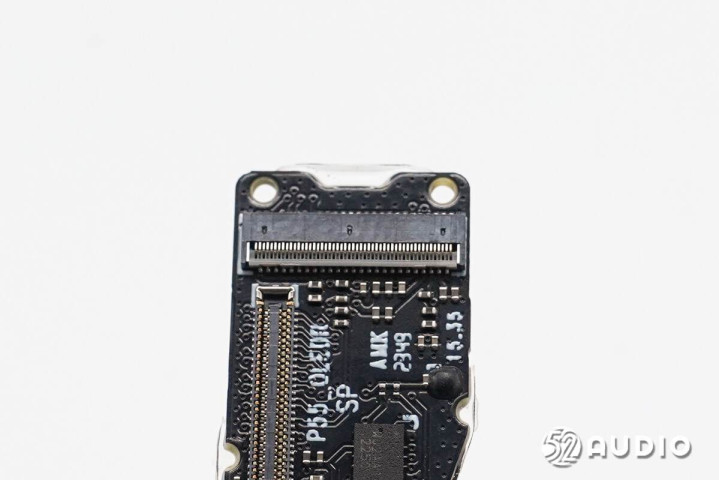

连接左眼Micro-OLED屏幕排线的ZIF连接器。

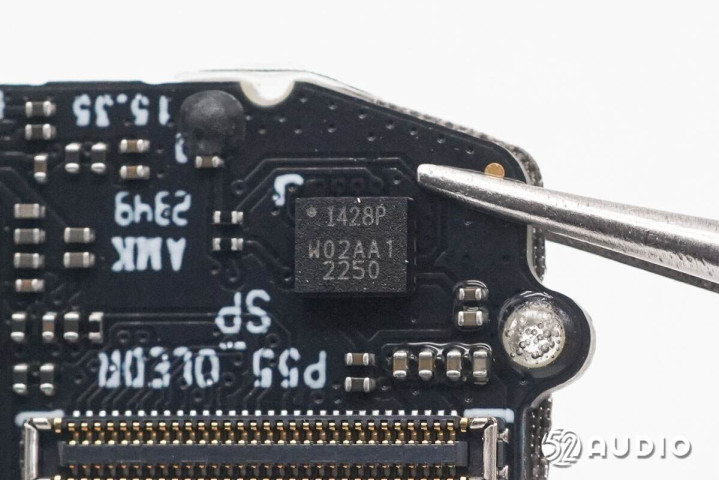

丝印“I428P”的6轴传感器，来自TDK，型号：ICM42688，是一颗高精度动作追踪设备，包含三轴陀螺仪和三轴加速度计，用于屏幕防抖功能。

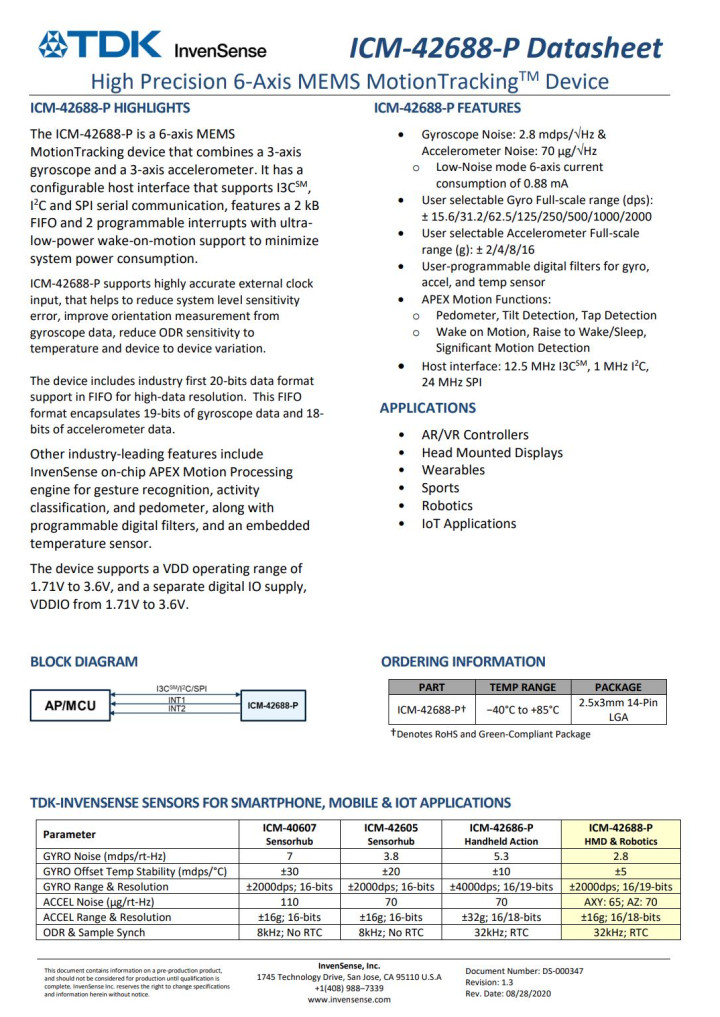

TDK ICM42688 详细资料图。

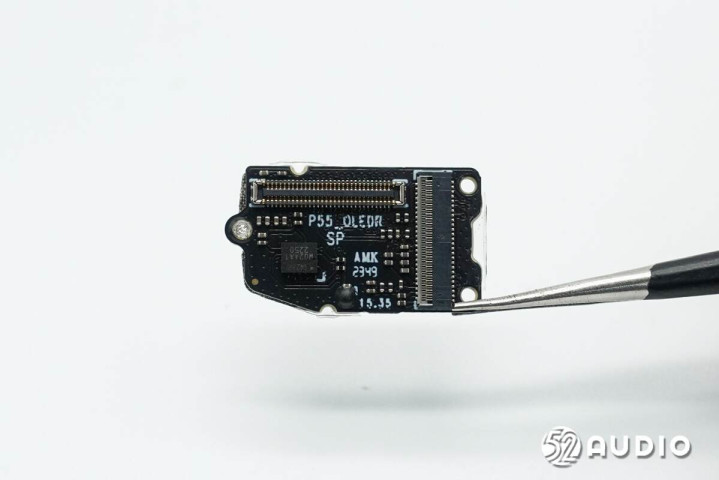

右眼的PCBA板正面电路一览。
右眼的PCBA板背面同样贴有导电布隔磁。
连接镜框内部排线的BTB连接器母座特写。
连接右眼Micro-OLED屏幕排线的ZIF连接器。

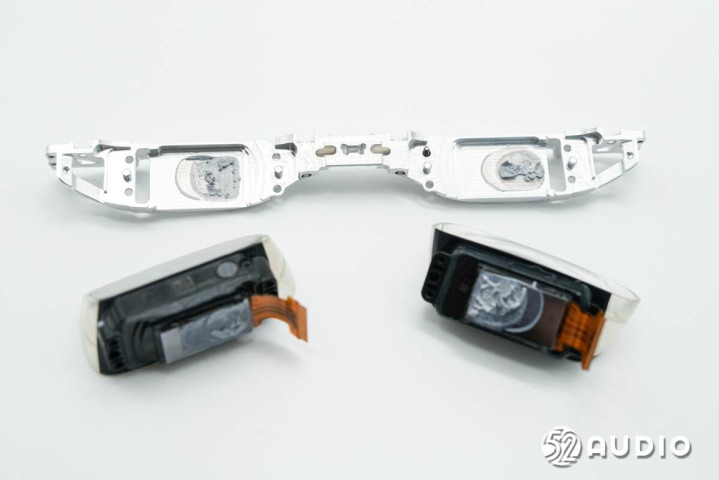

拆掉中框上固定的光机模块。

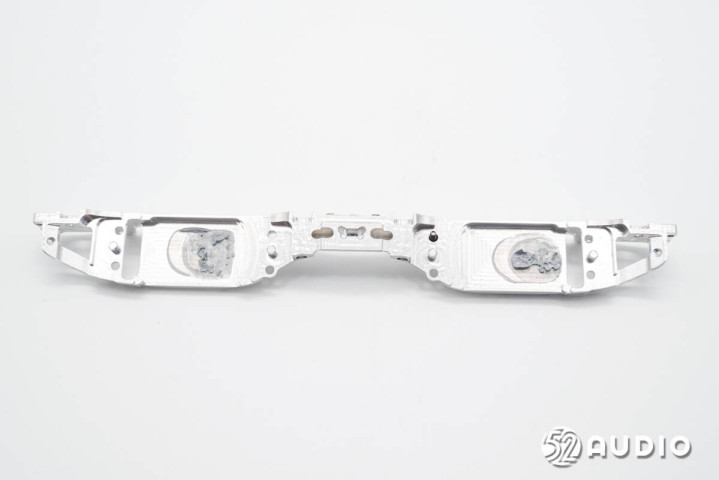

金属中框特写，采用了航空级铝镁合金材质，体积非常轻盈。

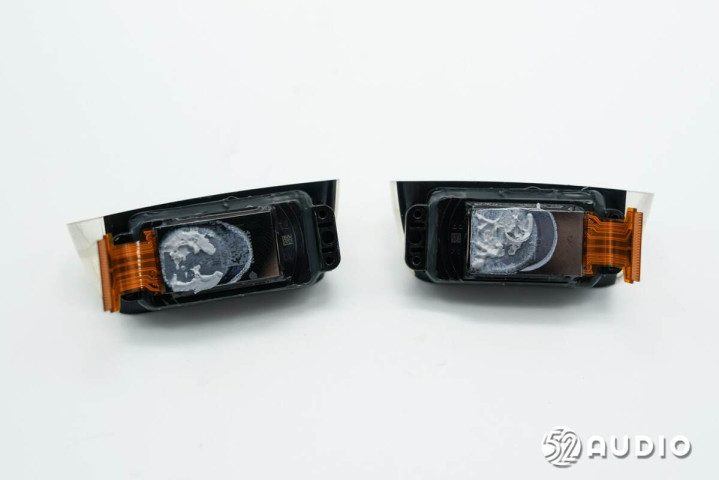

光机模块背面特写，设置有Micro-OLED屏幕，涂有散热硅脂增强散热性能。
拆掉镜腿转轴上的盖板。
取掉尾塞，拆掉镜腿内侧盖板。

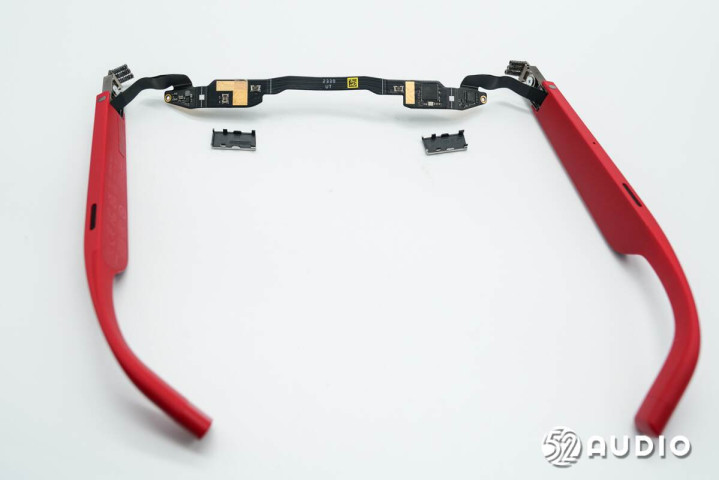

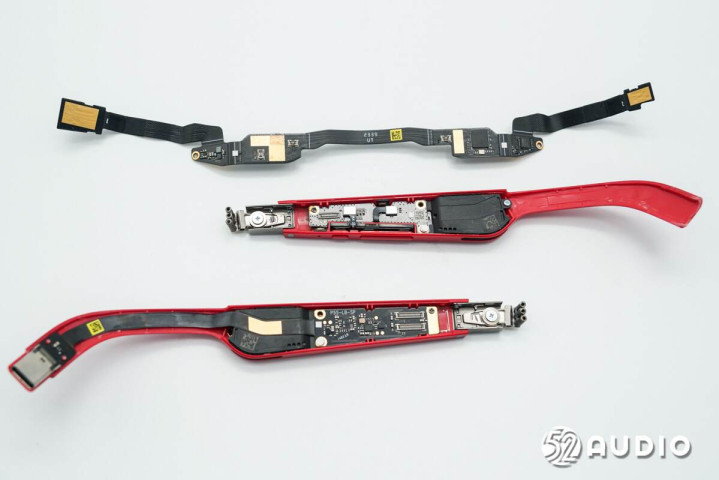

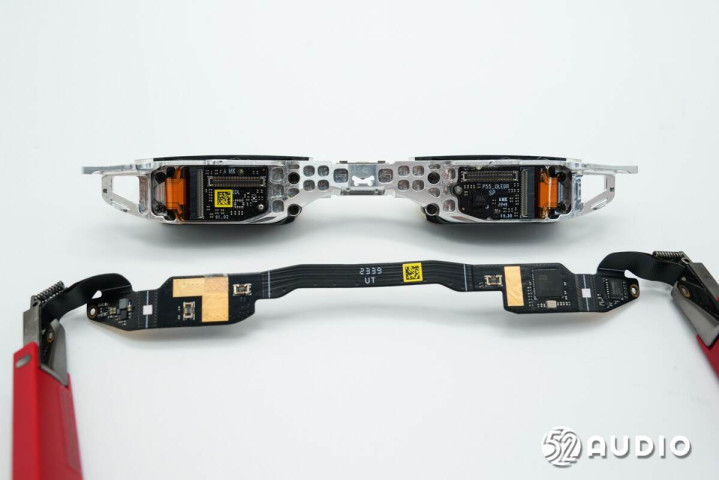

挑开连接器，分离中框内部排线。

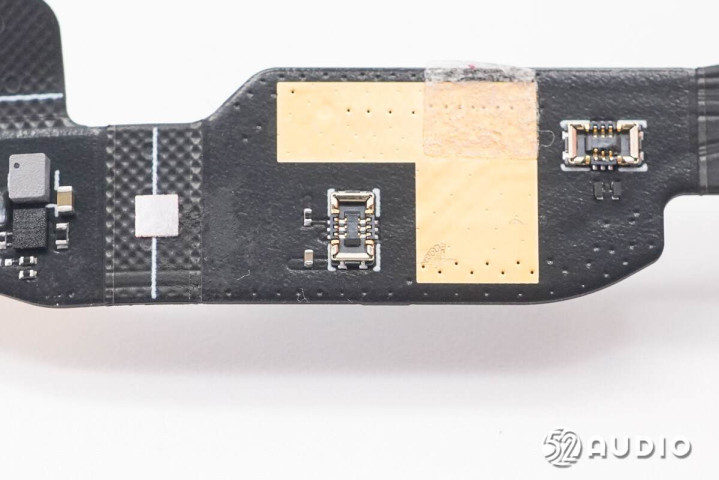

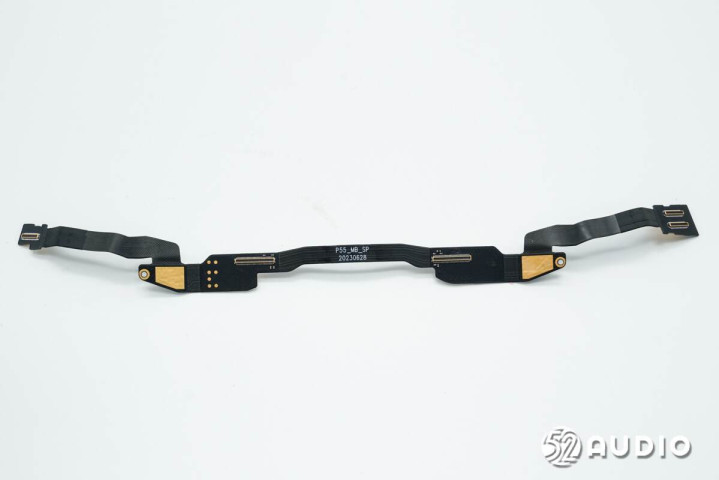

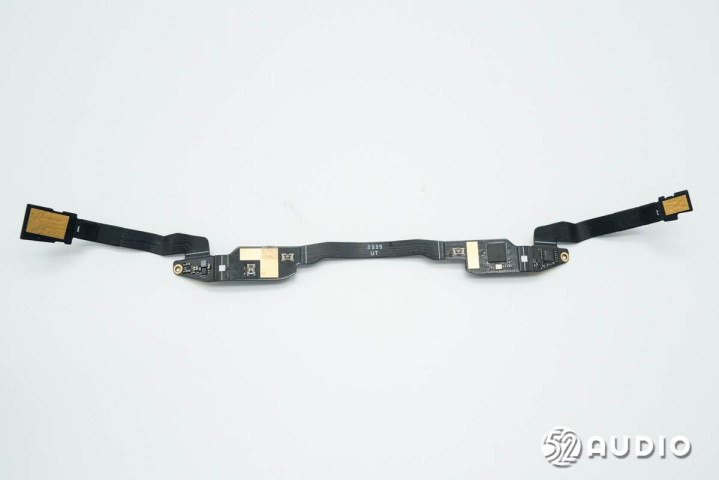

中框内部排线正面电路一览。

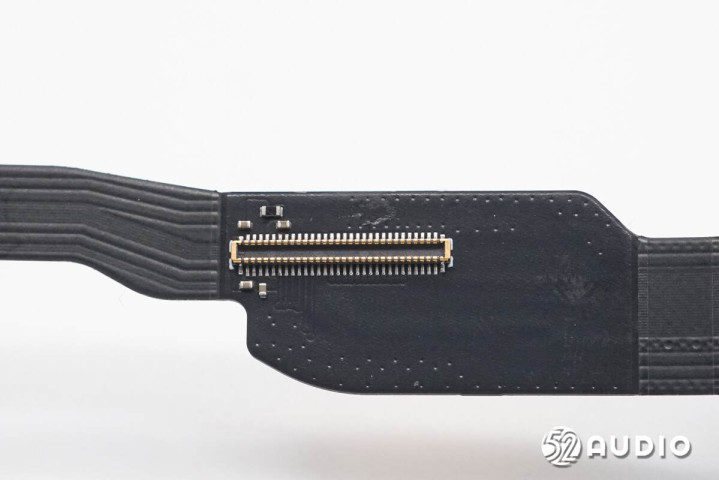

中框内部排线背面电路一览。

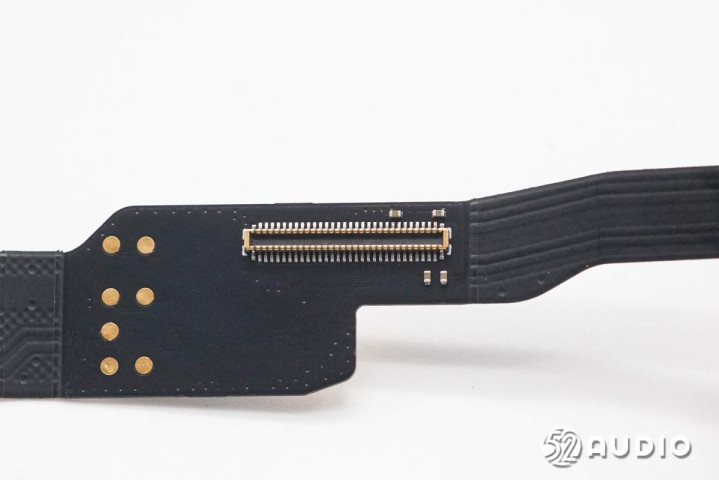

连接左侧镜腿内部PCBA板的BTB连接器公座。
连接左眼PCBA板的BTB连接器公座。
连接右眼PCBA板的BTB连接器公座。
连接右侧镜腿内部PCBA板的BTB连接器公座。

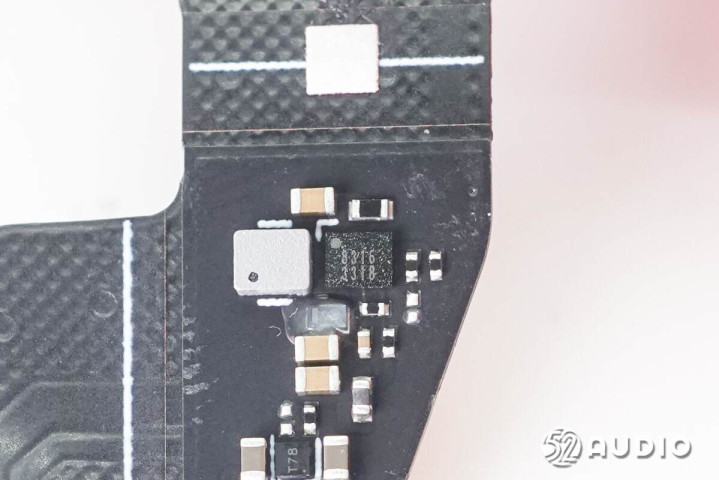

丝印8316的IC。

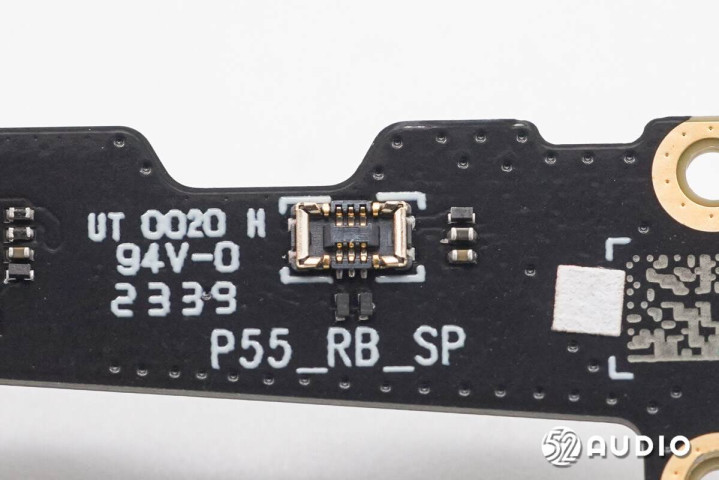

连接佩戴检测传感器的BTB连接器母座特写。

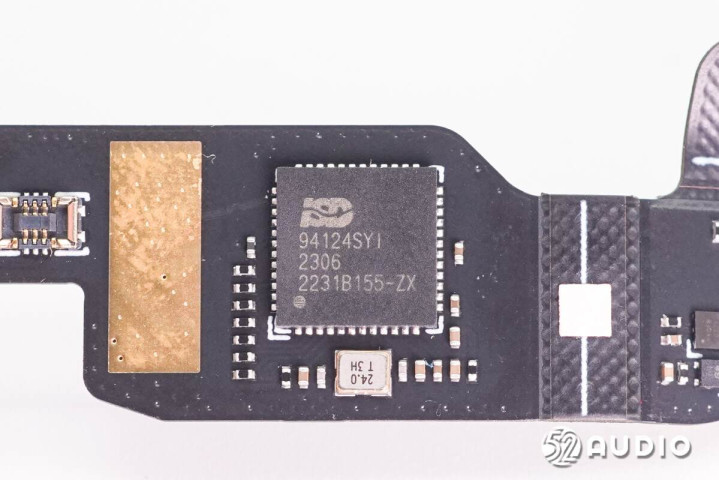

Nuvoton新唐ISD94124SYI微控制器。ISD94100系列32位微控制器是嵌入式ARM® Cortex®-M4F核心，具有DSP扩展和运行速度高达200MHz的浮点单元，提供512KB的闪存和92KB的SRAM，非常适合需要通信接口和高计算能力的消费者产品应用。
新唐ISD94100还配备了多种外围设备，如多功能定时器、看门狗定时器、RTC、PDMA、UART、SPI、I²C、PWM、GPIO、12位ADC、USB1.1设备、低电压复位和Brown-out检测器。此外，它支持大量音频外围设备，如I²S、DMIC和音频DPWM调制器。

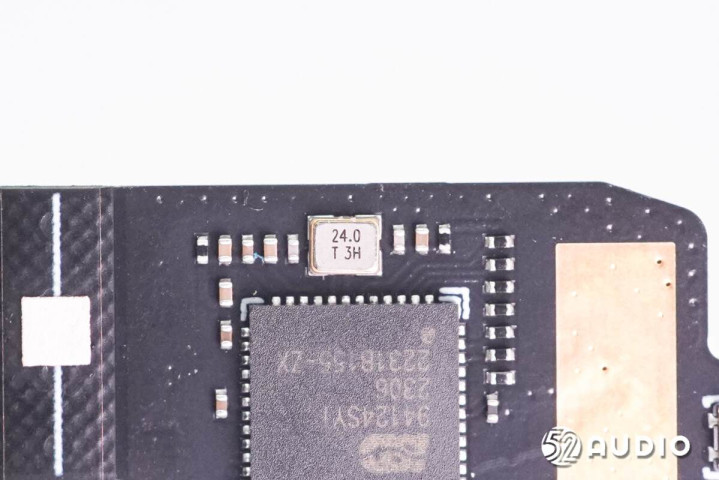

24.0MHz的晶振特写，用于提供时钟。

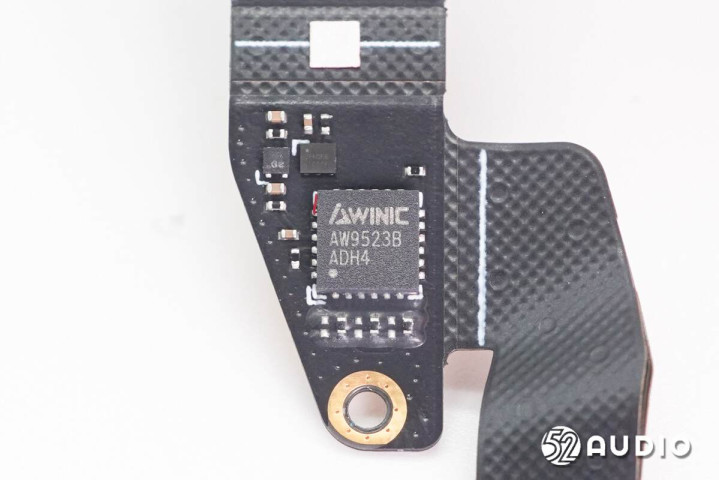

上海艾为电子AW9523B是一款16位多功能LED驱动器和GPIO控制器，采用I2C控制，可扩展成16路GPIO输入或者输出，也可配置成LED模式来驱动LED。

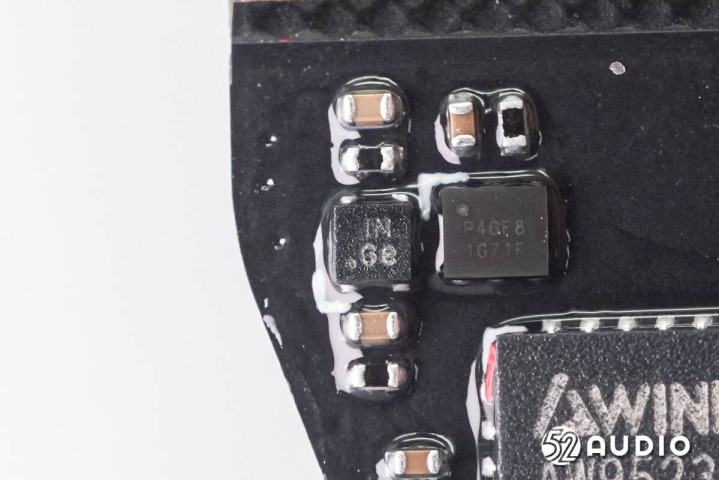

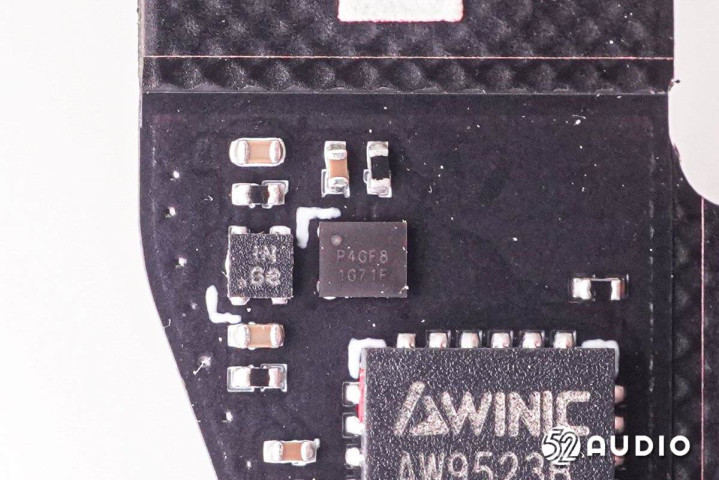

丝印P40GF8的IC。
丝印IN Ge的IC。

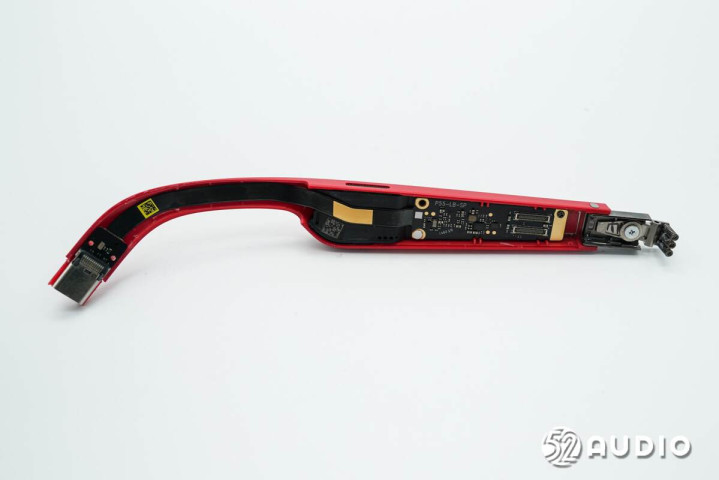

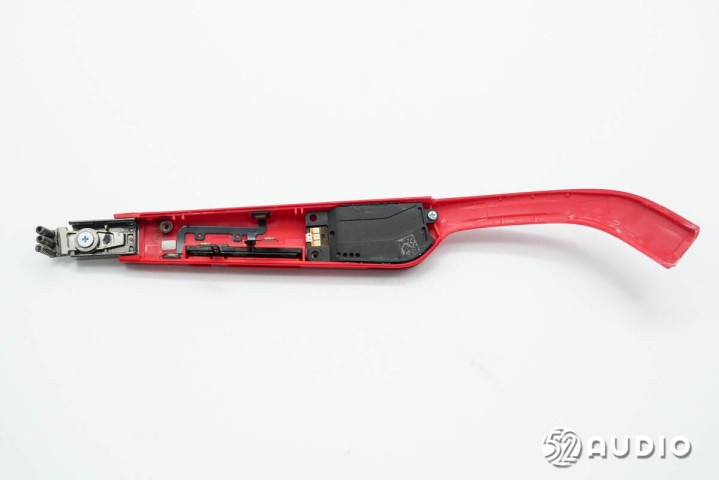

左侧镜腿内部结构一览。

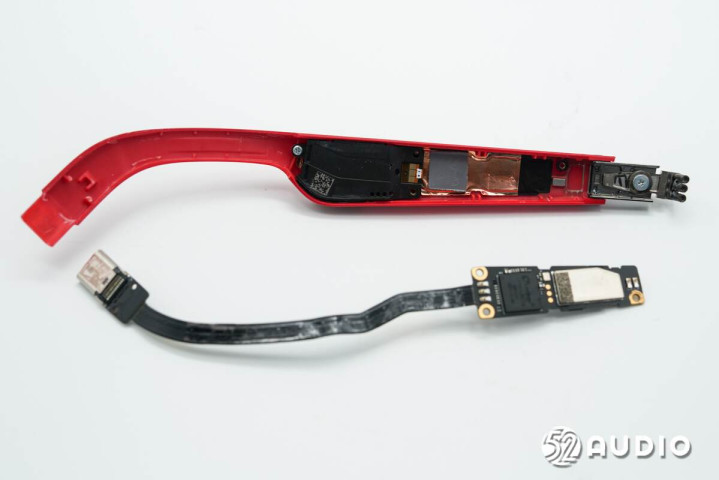

卸掉螺丝，取出腔体内部排线。

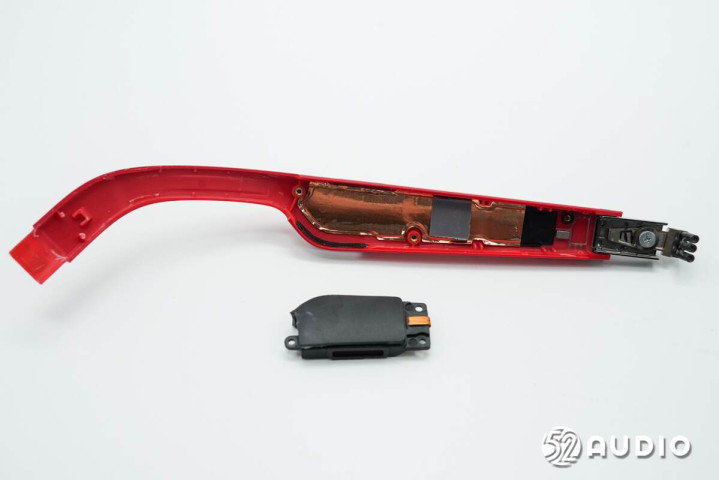

取出腔体内部的扬声器单元。腔体底部贴有散热铜箔，对应IC位置涂有导热硅脂。

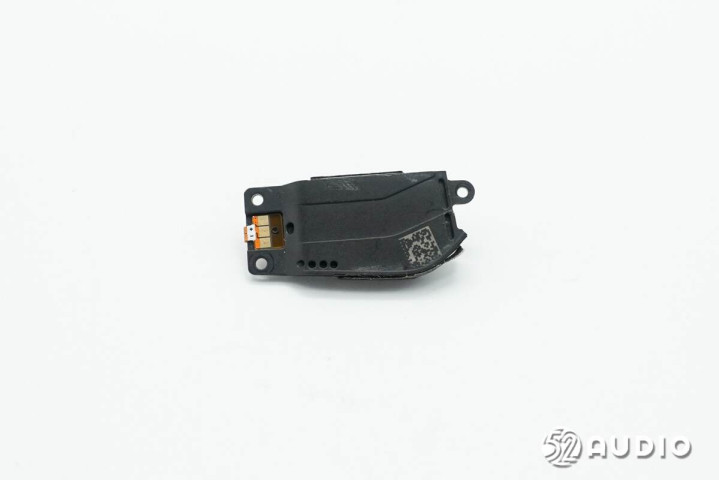

扬声器单元结构一览，设置在独立的音腔内，排线露铜连接主板。

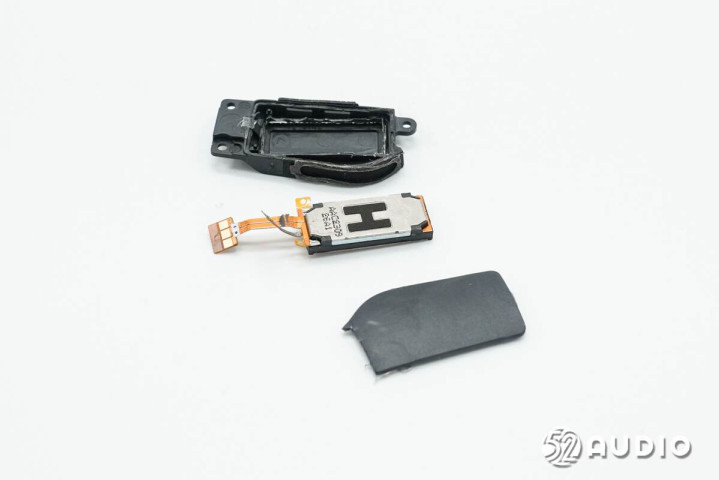

打开腔体，取出扬声器。
扬声器正面特写。

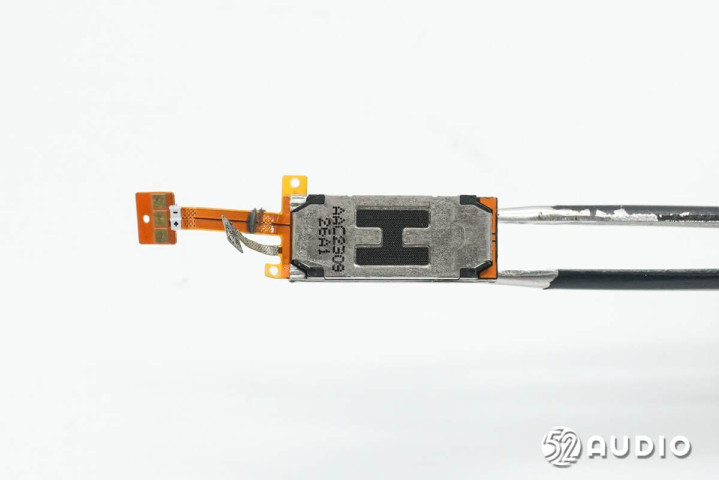

扬声器背面特写，丝印型号AAC2309，来自AAC瑞声科技。

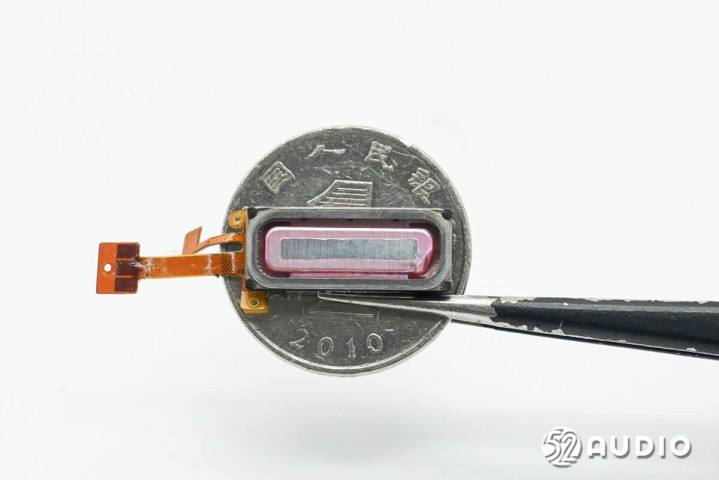

扬声器与一元硬币大小对比。

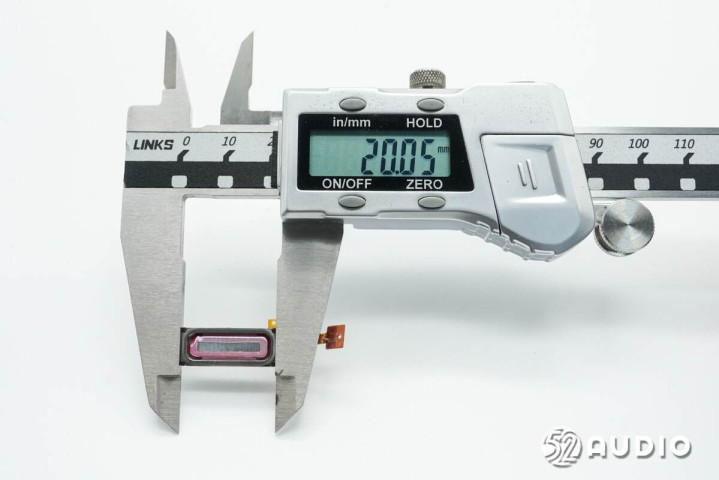

经我爱音频网实测，扬声器长度约为20mm。

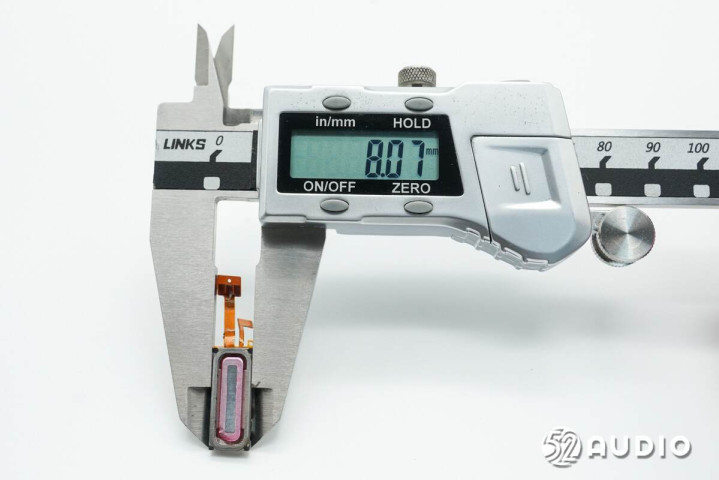

扬声器宽度约为8mm。

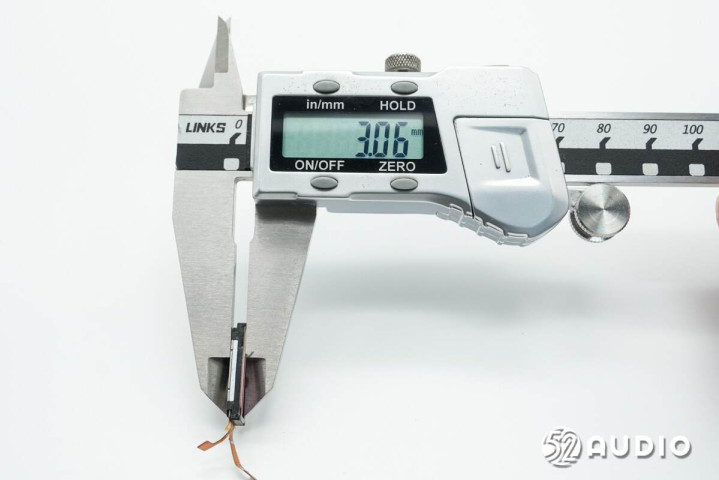

扬声器厚度约为3mm。

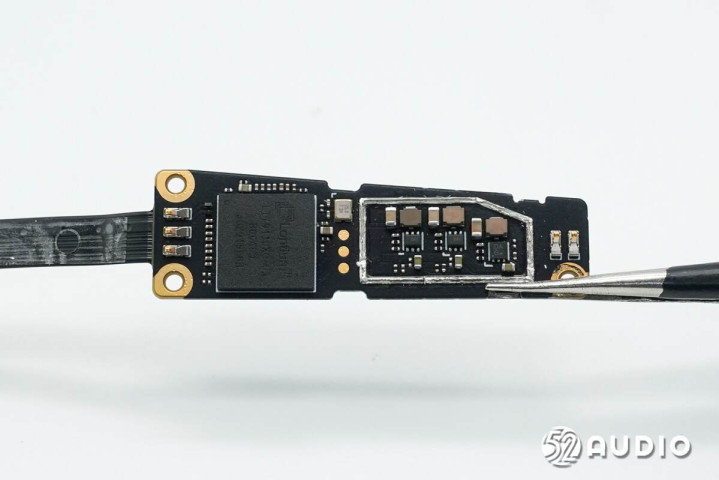

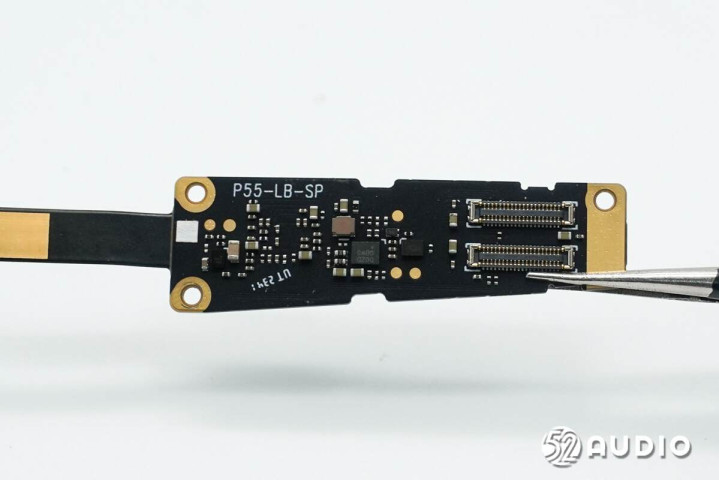

左侧镜腿内部PCBA板一侧电路一览。
左侧镜腿内部PCBA板另外一侧电路一览。

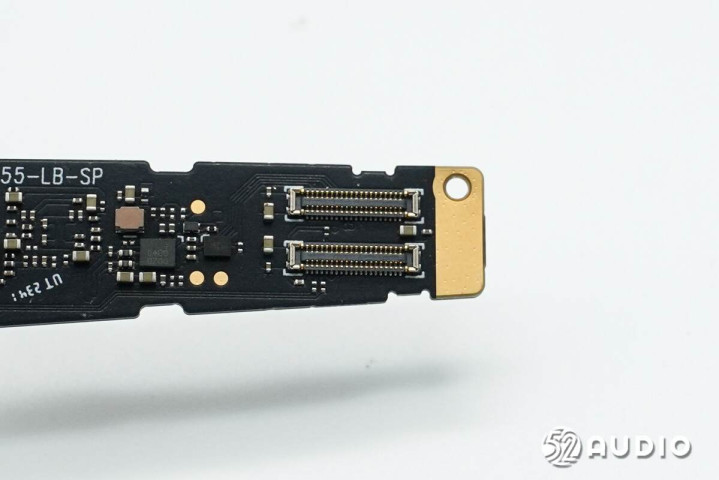

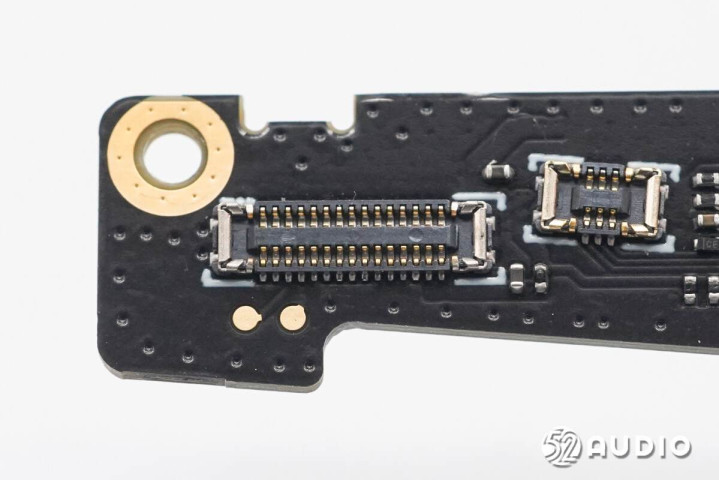

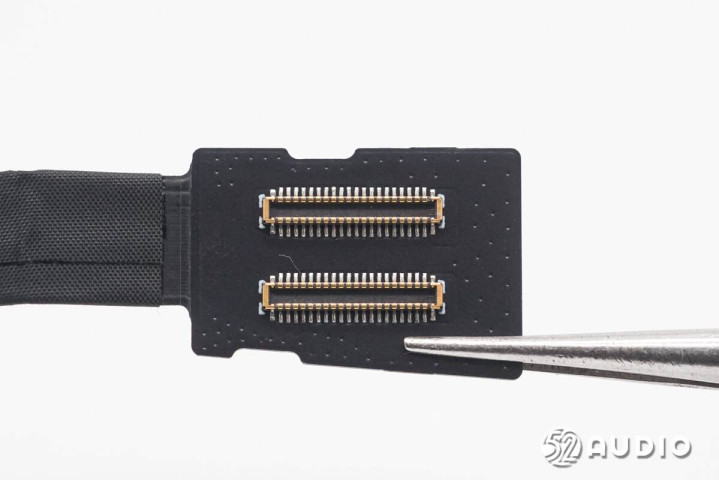

连接镜框内部排线的两个BTB连接器母座。
连接扬声器的金属弹片。

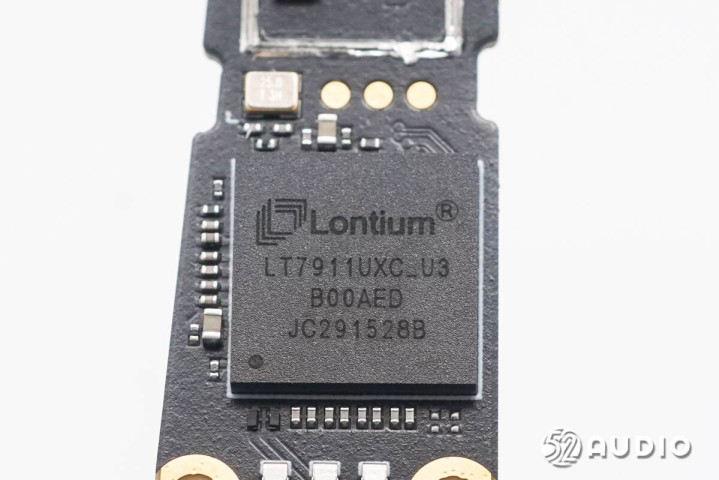

Lontium龙迅LT7911UXC带音频的Type-C/DP转四端口MIPI/LVDS芯片，主要用于VR、显示系统等场景。

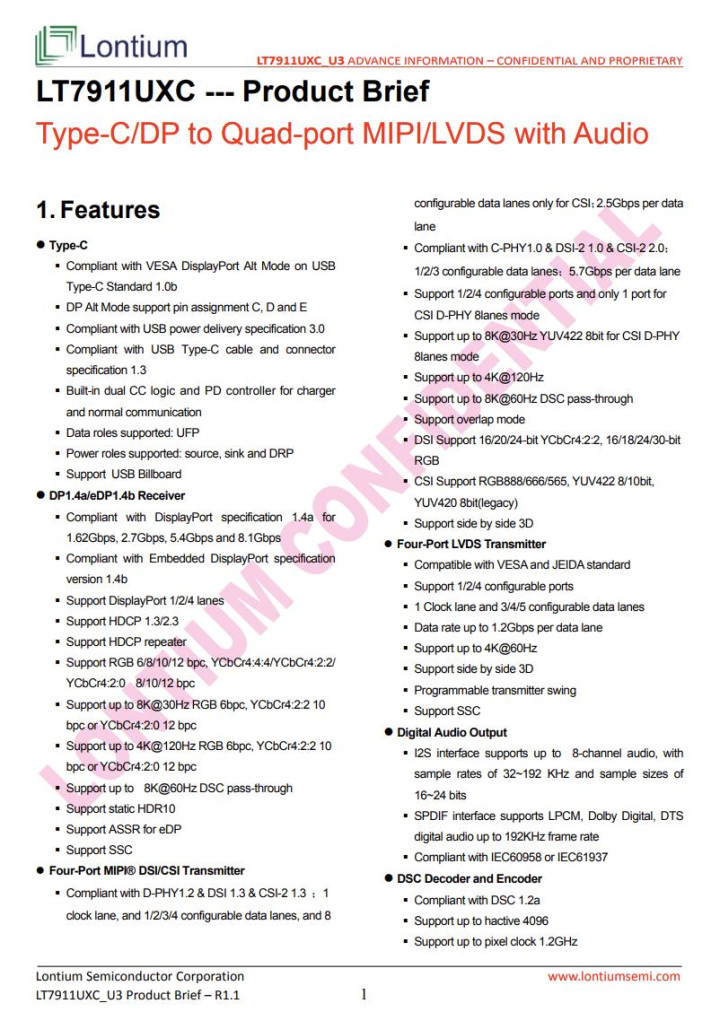

Lontium龙迅LT7911UXC详细资料图。

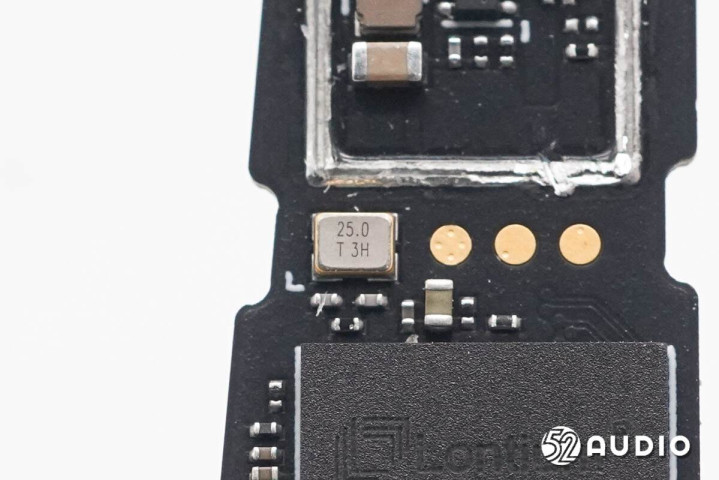

25.0MHz的晶振特写。

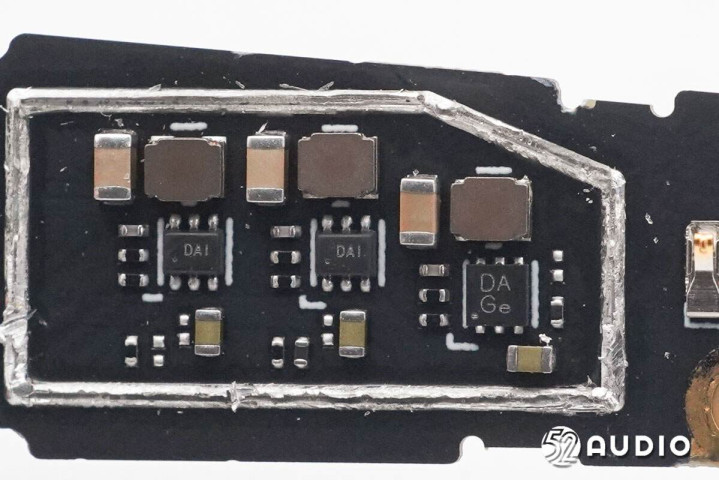

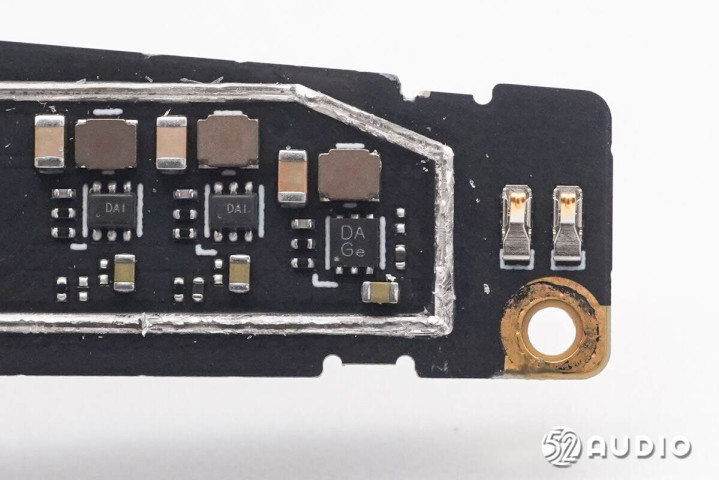

两颗丝印DAI和DA Ge的IC。

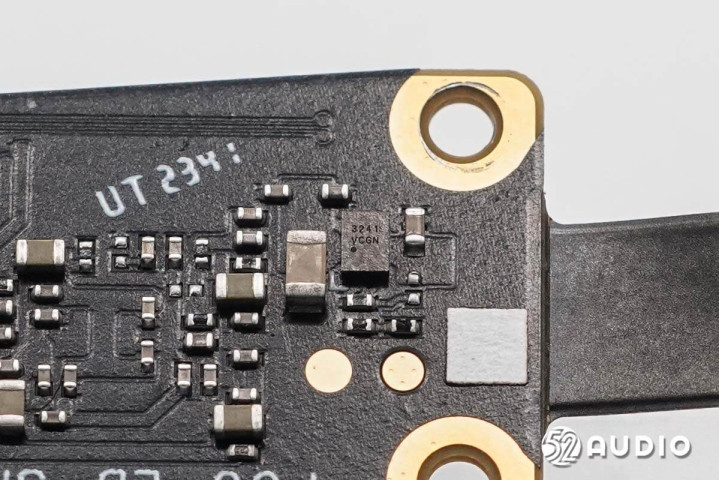

丝印3241的IC。

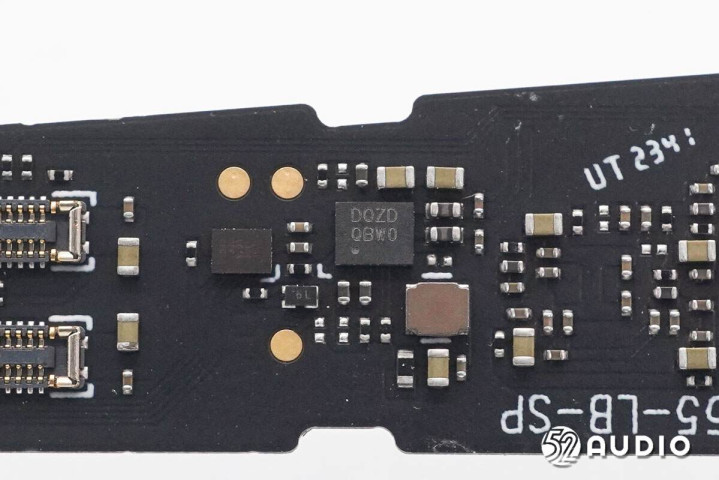

丝印“DQZD”的上海艾为电子AW88266A数字音频功放，集成6V智能升压转换器，具有高射频噪声抑制能力，可完全消除时分双工（TDD）声，本底噪声仅13μV，总谐波失真加噪声（THD+N）为 0.01%。
USB-C数据接口母座特写。

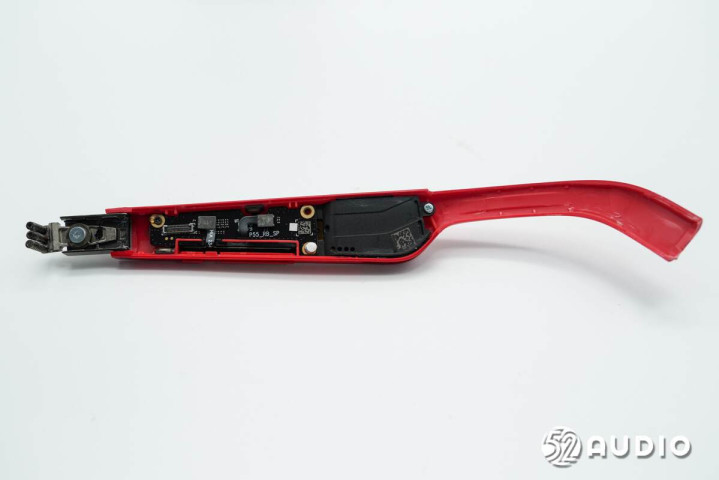

右侧镜腿内部结构一览。

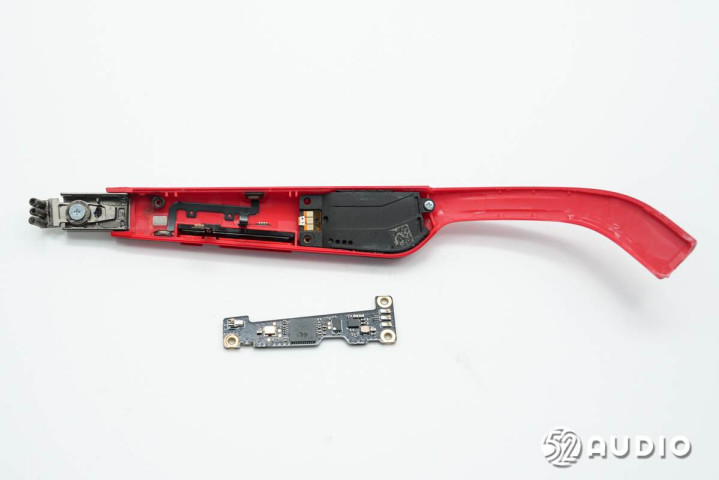

卸掉螺丝，取掉右侧镜腿内部PCBA板。
PCBA板下方贴有麦克风排线和功能按键小板，中间扬声器与左侧镜腿相同。

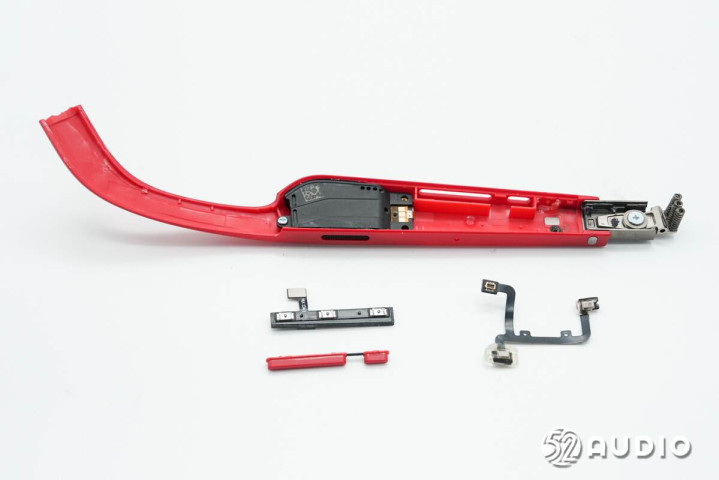

取出麦克风排线和功能按键小板。

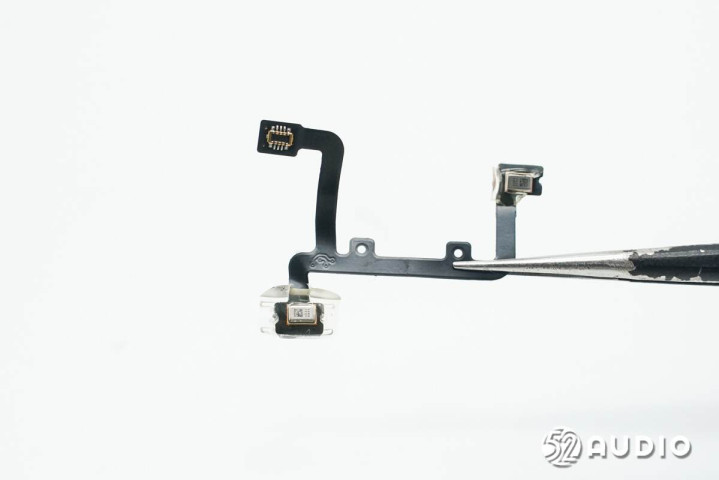

麦克风排线电路一览。
麦克风排线连接PCBA板的BTB连接器公座。

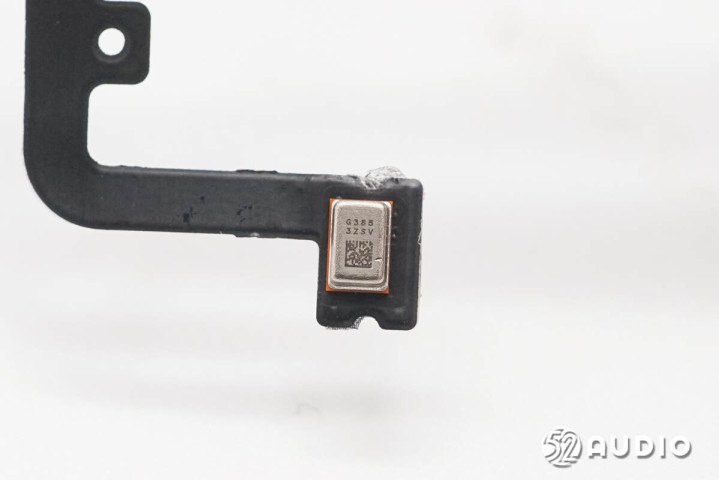

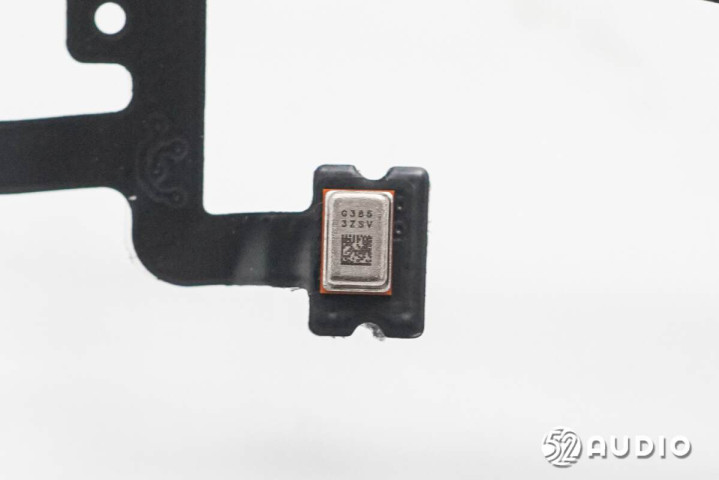

镭雕G385的MEMS麦克风，用于语音交互拾音。
另外一颗镭雕G385的MEMS麦克风，两颗麦克风协同，实现更精准的拾音效果。

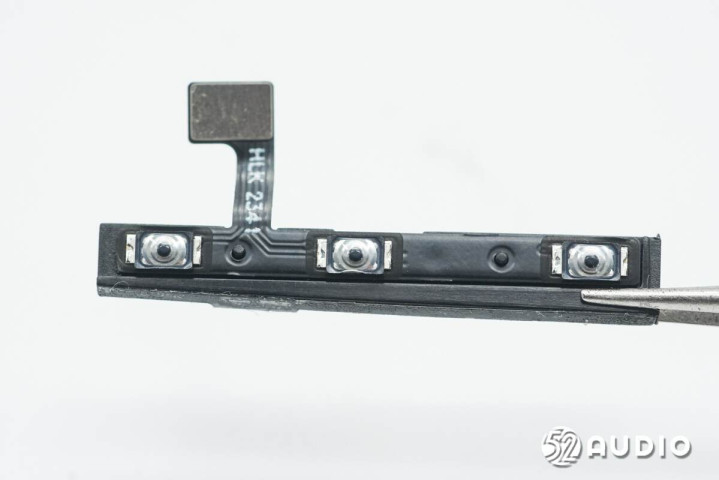

功能按键小板电路一览，设置有三颗微动按键，用于电源开关、音量调节等功能控制。
功能按键小板排线连接PCBA板的BTB连接器母座。

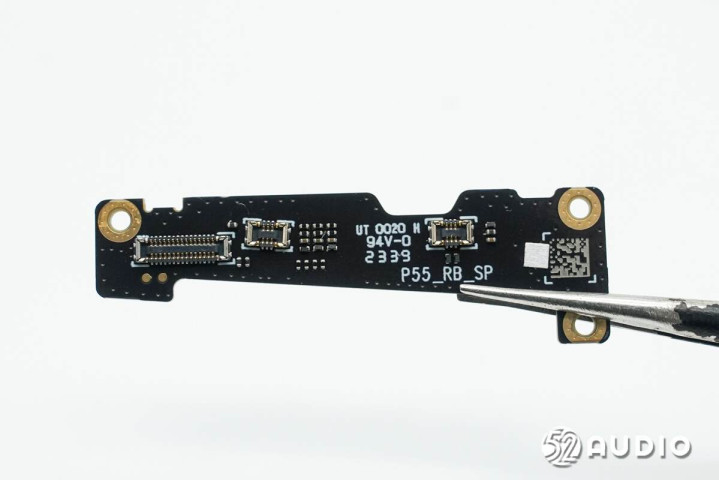

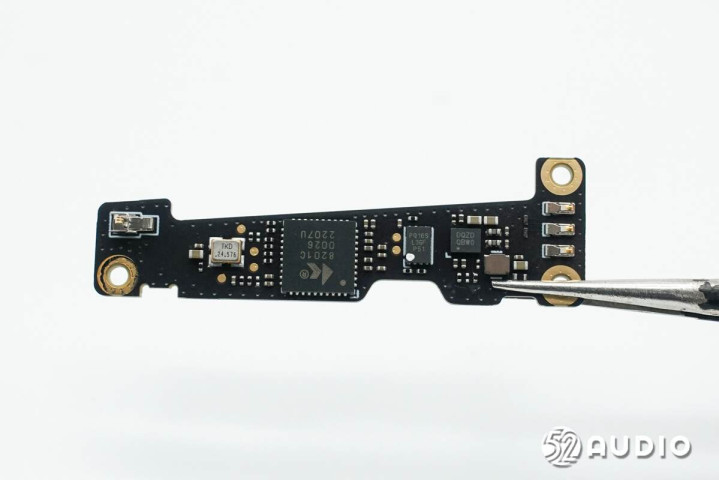

右侧镜腿内部的PCBA板一侧电路一览。
右侧镜腿内部的PCBA板另外一侧电路一览。

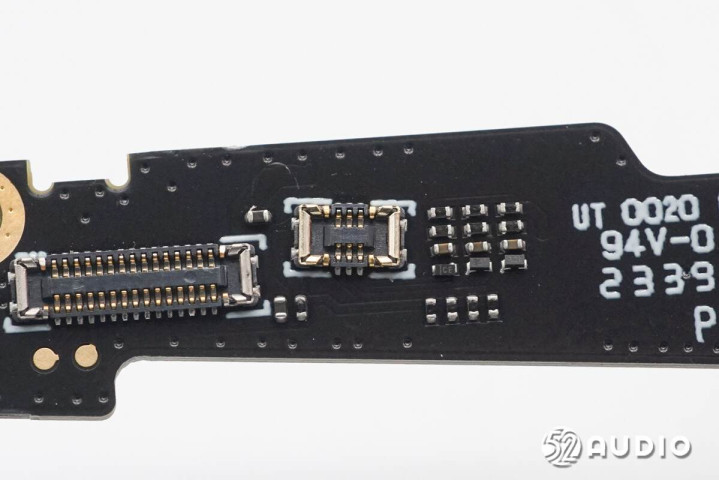

连接中框内部排线的BTB连接器母座特写。
连接功能按键小板排线的BTB连接器母座。
连接麦克风排线的BTB连接器母座。

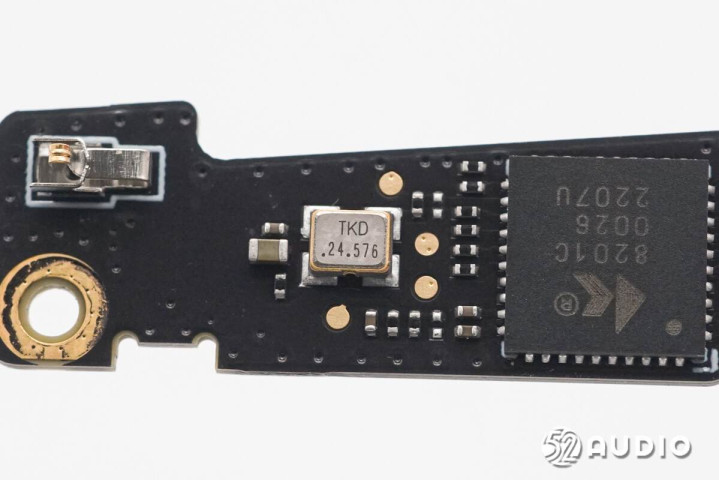

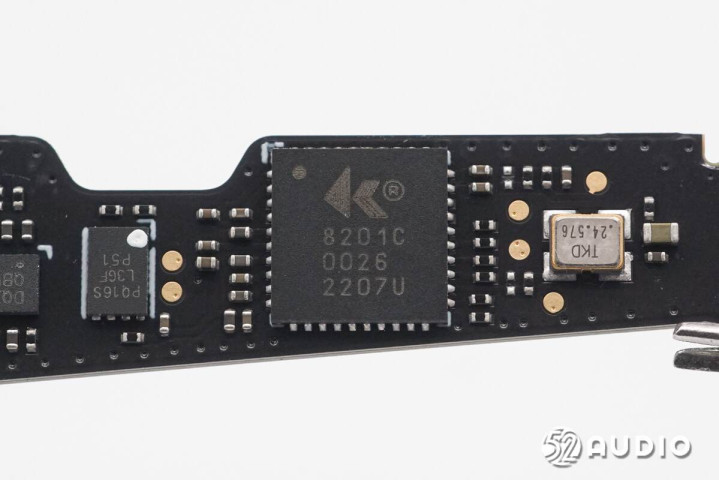

Syntiant IA8201数字信号处理器，具有两个DSP核心，用于在端侧提供低功耗、低延迟和高性能算法处理。
24.576MHZ的晶振特写。

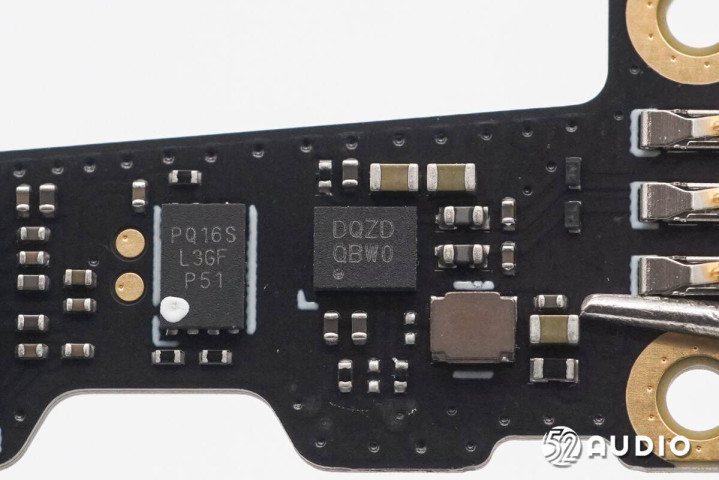

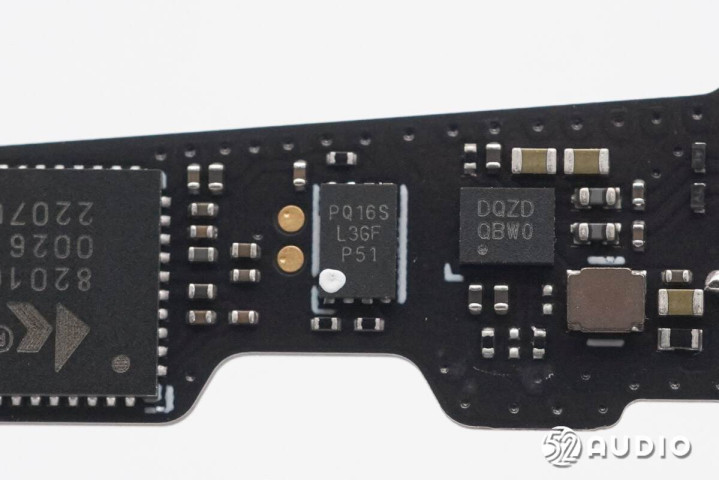

丝印PQ16SL3GF的IC。
上海艾为电子AW88266A数字音频功放。

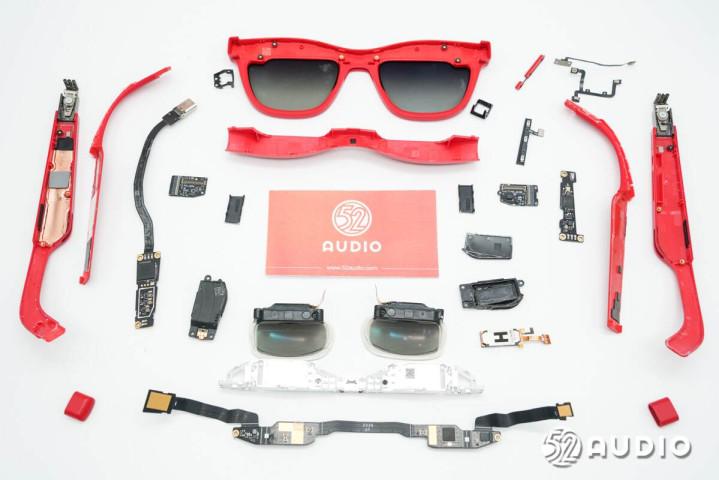

XREAL Air 2 AR智能眼镜拆解全家福。
三、我爱音频网总结
XREAL Air 2 AR智能眼镜在外观设计上，相较于目前市场上的主流AR眼镜，拥有着更加轻巧的体积。同时采用了航空级铝镁合金横梁，超软胶柔性镜腿，以及可拆卸的眼镜鼻架和气囊鼻托，进一步提升佩戴的舒适性。还配备有卡扣式墨镜片，用于降低环境亮度，提升眼镜的观影效果。
内部结构方面，设计复杂但清晰明了，所有组件之间均通过连接器连接，主要IC和光机等发热大户均设置有散热结构，保障产品的稳定运行。主要配置上，镜框内部搭载以索尼0.55英寸Micro-OLED屏幕为核心的光机，采用TDK ICM42688 6轴传感器，用于屏幕防抖；采用Nuvoton新唐ISD94124SYI微控制器，上海艾为电子AW9523B用于GPIO控制功能。
镜腿内部搭载AAC瑞声科技双扬声器北京正规的股票配资公司，分别配备一颗上海艾为电子AW88266A数字音频功放驱动；右侧镜腿内置双MEMS麦克风拾音，采用了Syntiant IA8201数字信号处理器；左侧镜腿搭载USB-C数据接口，采用了Lontium龙迅LT7911UXC带音频的Type-C/DP转四端口MIPI/LVDS芯片。
